Descripció de vàlvules de porta pneumàtica
Les vàlvules de porta pneumàtica són vàlvules que utilitzen l’aire comprimit com a font d’alimentació. La tija de la vàlvula és impulsada per un cilindre per aconseguir un aixecament vertical de la porta. S'utilitzen per a l'obertura completa o el control de tancament complet dels medis de canonades i no es poden utilitzar per a la regulació del flux. Hi ha dos tipus de segells:
SELEMENT: La porta es pressiona contra el seient de la vàlvula per la pressió mitjana per aconseguir el segellat (com ara les condicions de baixa pressió).
Sealització forçada: quan es tanca, es requereix una força externa (com l’empenta del cilindre) per prémer la porta i el seient de la vàlvula, adequat per a escenaris de segellat d’alta pressió o de gran requisit.
Estructura i tipus de nucli
Disseny estructural típic:
Porta doble paral·lela: les dues portes estan prèviament prèviament i segellades per molles o cilindres per evitar l’enrenou i millorar la fiabilitat del segellat.
Mecanisme tampó: Alguns models (com Z644H) utilitzen cilindres de doble capa o dispositius tampons per reduir l’impacte de tancament i ampliar la vida de la superfície de segellat.
Material de superfície de segellat: els segells durs (aliatges de superfície o ceràmica) s’utilitzen per a medis granulars i s’utilitzen segells suaus (PTFE) per a líquids nets.
Tipus principals:
| Tipus | Feat | Aplicacions |
|---|---|---|
| Vàlvula de porta de doble disc paral·lel pneumàtic | Disseny de la doble porta per resistir el teixit, el mecanisme tampó per evitar l’embús | Sistema de transport de cendra, química, cendra de mosca |
| Vàlvula de porta planapneumàtica | El canal de flux és de diàmetre igual, la caiguda de pressió és petita i el funcionament totalment obert/tancat és estable | Pipelines de pressió mitjana i baixa per a aigua, vapor, oli, etc. |
| Vàlvula de porta de tall pneumàtica | Estructura de segellat forçat, alta resistència a la pressió (inferior o igual a 1. 0 mPa) | La indústria farmacèutica i elèctrica inicia el control i atureu el control |
Especificació de vàlvules de porta pneumàtica
|
article |
vàlvula |
|
Aplicació |
Central elèctrica, marina, química, construcció, transport |
|
Mida del port |
Dn 15- dn200 |
|
Garantia |
2 anys |
|
Lloc d'origen |
Porcelana |
|
Henan |
|
|
Número de model |
GVC001 |
|
Força |
Manual, elèctric, pneumàtic, hidràulic |
|
Temperatura dels suports |
Temperatura alta, baixa temperatura, temperatura mitjana, temperatura normal |
|
Estructura |
Porta |
|
Medis de comunicació |
Oil, aigua, gas, Lox, àcid |
|
Suport personalitzat |
OEM, ODM, OBM |

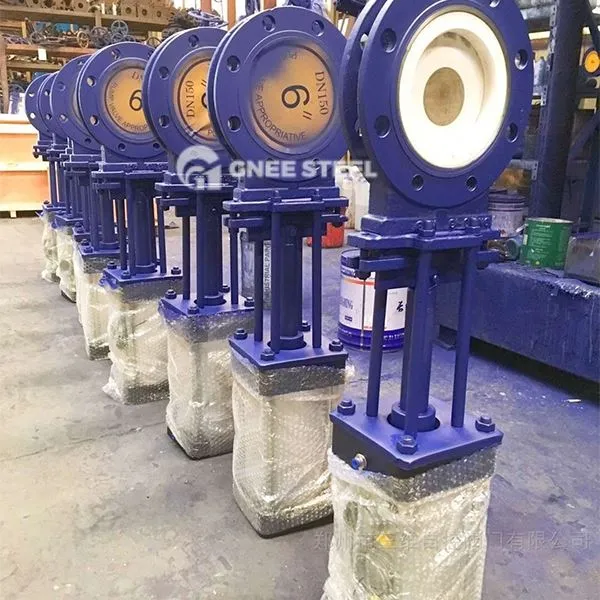

Vàlvules de porta pneumàtica
Aplicable:
Energy Industry: canonades de cru a les refineries, sistemes de vapor a les centrals tèrmiques (resistència a la temperatura inferior o igual a 350 graus).
Sistemes industrials: control de pols a les plantes de ciment, tall de purins a les plantes de tractament d’aigües residuals.
Condicions de treball especials: ambients inflamables i explosius que requereixen una certificació a prova d’explosió (com els estàndards ATEX).
Puntsky Points per a la selecció:
Medium Característiques: Per a partícules que contenen medis, trieu segells durs (carbur de tungstè/ceràmica) i per a líquids nets, trieu els segells tous PTFE.
Nivell de pressió: per a condicions d’alta pressió (majors o iguals a 1,6MPa), es prefereixen els segells forços i, per a baixa pressió, es poden seleccionar estructures d’auto-segellat.
Configuració de Drive: Per a un funcionament d’alta freqüència, es recomana actuadors de doble actuació pneumàtica, que admeten l’obertura i el tancament ràpid (menys o igual a 3 segons).
