Les vàlvules de comporta amb brida API 602 són vàlvules de comporta amb connexions de brida, que són el tipus de connexió més comú. Les vàlvules de comporta amb brides són estables i fiables quan s'utilitzen en canonades, la qual cosa les fa ideals per a aplicacions d'alta pressió. El mecanisme d'obertura i tancament d'una vàlvula de comporta amb brida consisteix en una comporta que es mou perpendicularment a la direcció del fluid. Les vàlvules de comporta només es poden obrir o tancar completament i no són adequades per a la regulació o l'acceleració. La porta presenta dues superfícies de segellat, que normalment formen una falca, amb l'angle de la falca variant en funció de les especificacions de la vàlvula, generalment al voltant dels 50 graus. Aquest disseny és adequat per a medis amb temperatures moderades de fins a 252 graus Fahrenheit.
Especificació de la vàlvula de comporta forjada API 602
| Estàndard de disseny | API 602. ASME B 16.34 |
| Gràfic de pressió/temperatura | ASME B16.34 |
| Dimensió cara a cara | Estàndard VIHUNG |
| Estàndard de proves | API 598 |
| Detalls de la brida | ASME B16.5 FINS A 4", DIN / BS ÉS JIS |
| Detalls de l'extrem de soldadura a tope | ASME B16.25 |
| Detalls de l'extrem de soldadura del sòcol | ASME B16.11 |
| Detalls de l'extrem cargolat | ASME B1.20.1 |
| Interval de talles | 1/2" - 4" (DN15 - DN100) |
| Classe ASME | Classe 150 a 4500 |
| Materials | A105.LF2.F5.F11.F22.F304/ F304L.F316/ F316L, F347.Monel |
| Talls | F6a/F316/F304/F316L/F321/F51/F55/nconel/Stellied o Hardfaced |
| Finalitza | Extrems de brida, extrem de soldadura a tope, extrem de soldadura de sòcol, extrem cargolat |
| Funcionament | Manual |

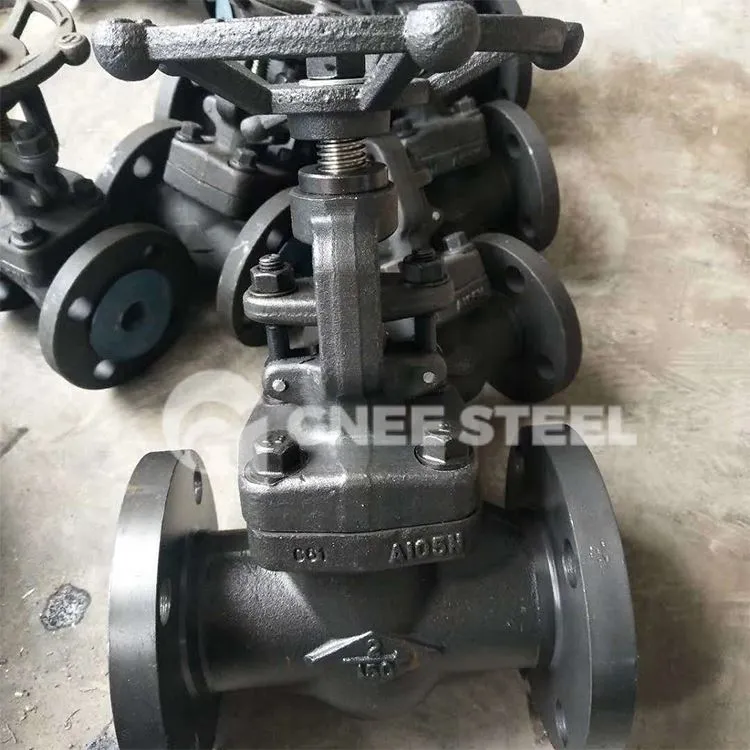

Vàlvula d'acer forjat API 602
Diferència entre la vàlvula de compuerta d'acer forjat i la vàlvula de compuerta d'acer fos:
La qualitat de les vàlvules de comporta d'acer forjat és superior a la de les vàlvules de comporta d'acer fos. Poden suportar grans forces d'impacte i les seves propietats mecàniques, com ara la plasticitat i la duresa, també són més elevades en comparació amb les peces d'acer fos. Tanmateix, el seu diàmetre nominal és relativament petit, generalment per sota del DN50.
Les vàlvules de comporta d'acer fos tenen una pressió relativament més baixa, que s'utilitzen habitualment amb pressions nominals com PN16, PN25, PN40 i 150 LB-900LB. Les vàlvules de comporta d'acer forjat tenen classificacions de pressió més altes: PN100, PN160, PN320, 1500LB-3500LB, etc.
L'acer fos s'utilitza principalment per a la fabricació de peces amb formes complexes que són difícils de forjar o requereixen una gran resistència i plasticitat. La fosa implica l'emmotllament líquid, mentre que la forja és un procés de deformació plàstica. Els components forjats es beneficien d'una estructura interna millorada, de millors propietats mecàniques i d'una estructura de gra uniforme. Els components crítics sovint requereixen forja a causa d'aquests avantatges, ja que la fosa pot provocar segregació de teixits i defectes estructurals. No obstant això, la fosa continua sent avantatjosa per modelar formes complexes on la forja és poc pràctica o prohibitiva.
