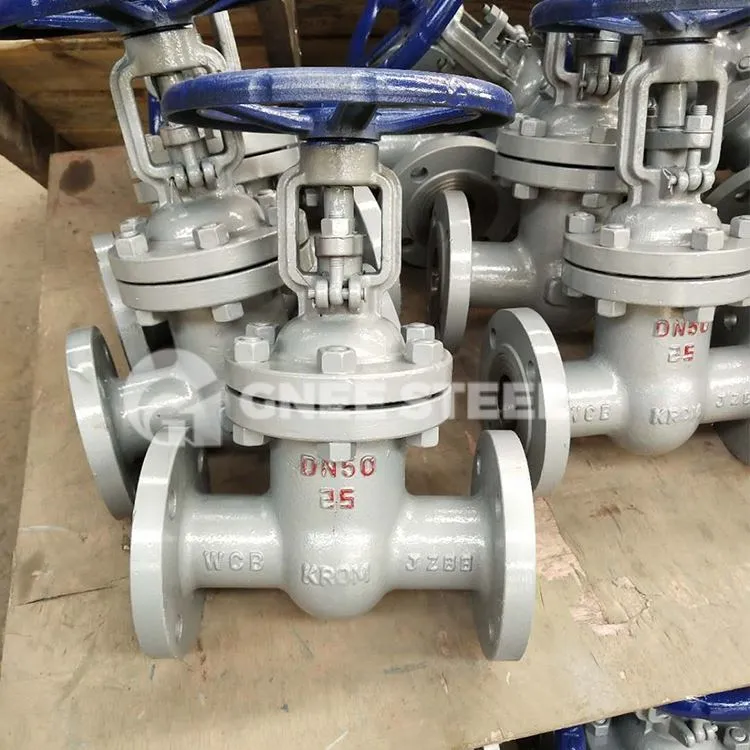

Vàlvula de compuerta de brida d'acer al carboni DIN

La vàlvula de compuerta de brida d'acer al carboni es refereix a una vàlvula en què el membre de tancament (placa de la porta) es mou en la direcció vertical de la línia central del pas. La vàlvula de comporta només es pot utilitzar per obrir i tancar completament a la canonada, i no es pot ajustar ni accelerar.

La vàlvula de compuerta de brida d'acer al carboni és un tipus de vàlvula que s'utilitza àmpliament. Generalment s'utilitza per tallar dispositius amb un diàmetre de DN superior o igual a 50 mm. De vegades, les vàlvules de comporta també s'utilitzen per tallar dispositius amb un diàmetre molt petit. Àmpliament utilitzat en la indústria petroquímica, indústria lleugera, metal·lúrgia, generació d'energia, subministrament d'aigua i drenatge, fabricació de paper, construcció naval, indústria militar, alimentació, medicina, etc. Les vàlvules de compuerta de brida s'utilitzen sovint en canonades d'alta pressió.

Mida: de 2" a 48"

Pressió:PN6 – PN160

Material:1.0619, LCB, WC6, WC9, C12, C5, CF8, CF3, CF3M i CF8M

Estàndard de disseny i producció:DIN3352, EN558

Distància entre brides:DIN3202-F5/F7

Connectat d'acord amb l'estàndard:DIN2543-254, EN1092

Estàndard de prova:API598, ISO5208

Accionament:pot funcionar amb palanca, caixa de canvis, actuador pneumàtic o elèctric amb volant per a emergències

Mitjà:La vàlvula és adequada per a diversos mitjans, com ara aigua, vapor, oli, gas, productes de gasolina, àcid nítric, àcid acètic, etc.

Temperatura de treball:des de -46ºC o -50ºC (construccions d'acer inoxidable) i -29ºC (construccions d'acer al carboni) fins a 600 graus

Especificacions i materials de les peces principals de la vàlvula de compuerta de brida DIN
1	Estàndard	DIN 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 La perforació de la brida és d'acord amb DIN2501, BS4504 i ANSI B16.1 PN10, PN16, PN25
2	Tipus	Extrem amb brida, extrem amb mitjons, unió mecànica, tija no ascendent, tija ascendent
3	Cos	Ferro dúctil GGG40/50 o Ferro colat GG25
	Falca	Ferro dúctil GGG40/50+EPDMNBR o assegut metàl·lic
	Tija	acer inoxidable 2Cr13, SS304, SS316
	Pern i rosca	Acer al carboni amb zinc; xapat o SS304,316
4	DN40-DN600	DN40-DN600
5	PN10, PN16, PN25	PN10,PN16,PN25
6	Aigua, petroli, gas, etc	Aigua, petroli, gas, etc
7	Interior i extern amb recobriment epoxi unit per fusió min250um	Interior i extern amb recobriment epoxi unit per fusió min250um
8	Embalatge	Estoig de fusta contraxapada
