API 602 és un estàndard internacional per a vàlvules desenvolupat per l'American Petroleum Institute (API). Aquesta norma s'adreça principalment a vàlvules de comporta d'acer, vàlvules de globus i vàlvules de retenció amb dimensions nominals inferiors o iguals a DN100 (mida estàndard dels EUA). L'estàndard API602 especifica els requisits per al disseny de la vàlvula, els materials, les dimensions, la pressió nominal, la longitud estructural, la fabricació, la inspecció i les proves.
| Classe / Classificació ANSI | 800#, 1500#, 2500# |
| Estàndard de disseny | API 602 |
| Estàndard de proves | API 598 |
| Mida | 1/2″ -2″ |
| Materials | Cos: A105, F11, F22, F51, LF2, F304, F304L, F316, F316L Tall: 13% Cr, Stellite, etc. |
| Finalitza | Extrems cargolats (NPT) a ANSI/ASME B1.20.1 Extrems de soldadura de sòcol a ASME B16.11 Extrems de soldadura a tope a ASME B16.25 Brida final: ANSI B16.5 |
| Funcionament | Manual, elèctric |
| Ports | Port estàndard i complet |
Selecció de material
| Número de retall | Superfícies de portes | Superfícies dels seients | Material de la tija |
| 1 | 13Cr | 13Cr | ASTM A182 F6a |
| 2 | 18Cr-8Ni | 18Cr-8Ni | ASTM A182 F304 |
| 3 | 25Cr-20Ni | 25Cr-20Ni | F310 |
| 5 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F6a |
| 8 | 13Cr | HF (Co-Cr A) | ASTM A182 F6a |
| 9 | Monel | Monel | Monel |
| 10 | 18Cr-8Ni-Mo | 18Cr-8Ni-Mo | ASTM A182 F316 |
| 12 | 18Cr-8Ni-Mo | HF (Co-Cr A) | ASTM A182 F316 |
| 13 | Aliatge 20 | Aliatge 20 | Aliatge 20 |
| 15 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F304 |
| 16 | HF (Co-Cr A) | HF (Co-Cr A) | ASTM A182 F316 |
| Article No. | Nom de la part | Materials |
| 1 | Volant | Ferro dúctil |
| 2 | Placa de nom | Acer inoxidable |
| 3 | Rosca del volant | ASTM A194 2H; ASTM A194 8 |
| 4 | Nou de tija | ASTM A276 420 |
| 5 | Bolt de glàndula | ASTM A193 B8 |
| 6 | Nou Glàndula | ASTM A194 8 |
| 7 | Brida de glàndula | ASTM A216 WCB; ASTM A352 LCB; ASTM A351 CF8 |
| 8 | Glàndula | SS304, SS316 |
| 9 | Embalatge | Grafit |
| 10 | Bolt del capó | ASTM A193 B7, B7M, B8, B16; ASTM A320 L7M |
| 11 | Nou Bonnet | ASTM A194 2H, 7M, 8, 16 |
| 12 | Junta del capó | SS304+Grafit; SS316+Grafit |
| 13 | Anell de seient | ASTM A276 410; ASTM A182 F304/ F316 |
| 14 | Porta | ASTM A182 F6a/ F304/ F316 |
| 15 | Cos | ASTM A105, ASTM A350 LF2, ASTM A182 F5/ F11/ F22/ F91, F304(L)/F316(L) |

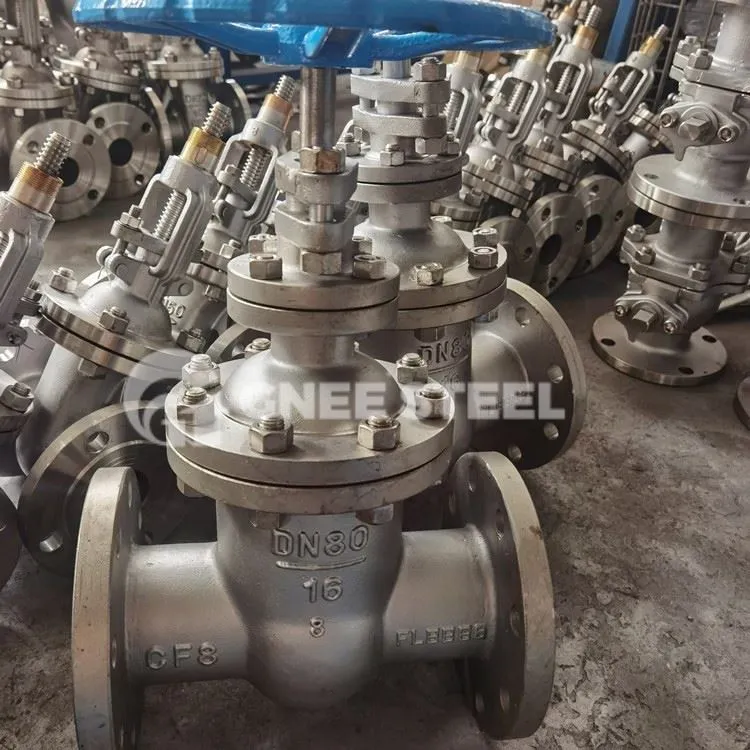

Vàlvula de compuerta API 602
