Placa de la porta de la vàlvula de segellat a pressió amb la tija de la vàlvula per al moviment lineal, generalment a la tija d'elevació té un fil trapezoïdal, a través de la part superior de la vàlvula de la femella, així com el cos de la vàlvula a la ranura de la guia, el moviment giratori en un moviment lineal , és a dir, el parell operatiu a l'empenta de funcionament.
Interval de mides: 2 "a 24"
Classe de pressió: 600-4500
Estil: disseny de falca flexible i tobogan paral·lel
Materials: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M i aliatges especials
- Característiques de l'estructura de la vàlvula de segellat a pressió.
1, l'ús de l'estructura recta isomètrica del canal de flux, reduint molt el coeficient de resistència al flux i la pèrdua d'energia, millorant significativament la vida útil i el rendiment de la vàlvula.
2, la cavitat de la vàlvula utilitza una estructura de segellat de pressió automàtica, un bon rendiment de segellat.
3, la superfície de segellat de la porta i el seient està feta d'una superfície d'aliatge dur, que és resistent al desgast, resistent a les altes temperatures, resistent a la corrosió i té un bon rendiment anti-rascades.
4, La superfície de la tija de la vàlvula està tractada amb nitruració resistent a la corrosió, que té una bona resistència a la corrosió i propietats anti-rascades.
5, L'estructura de les peces d'obertura i tancament es pot dissenyar en diferents formes, com ara placa simple, placa doble, placa doble paral·lela, etc., segons els requisits dels usuaris.
6, Amb un dispositiu elèctric de múltiples voltes, es pot aconseguir un control remot i un funcionament local.
-
Capó de segellat de pressió vs disseny de capó cargolat
| Disseny de capó de segell de pressió | Disseny de capó cargolat |
| Un anell d'empenta és el component principal del seu mecanisme de segellat i funciona juntament amb una junta i un anell separador. | El segellat òptim s'aconsegueix mitjançant una combinació de la brida, la junta i l'assoliment del nivell de parell recomanat quan s'apreten els cargols/tacs de la brida. |
| El potencial de fuites es redueix amb l'augment de la pressió. | Un augment de la pressió provoca un augment del potencial de fuites. |
| La mida de la vàlvula no és una funció de la seva pressió de disseny. | A mesura que augmenta la pressió de disseny, la mida de la vàlvula augmenta significativament, ja que la brida i els cargols han de ser més grans per suportar nivells de pressió més grans. |

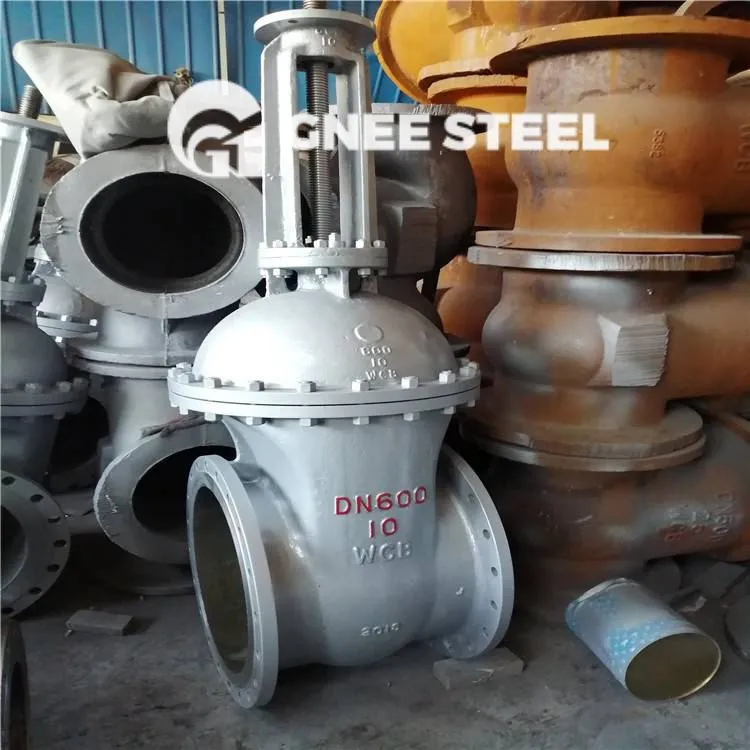

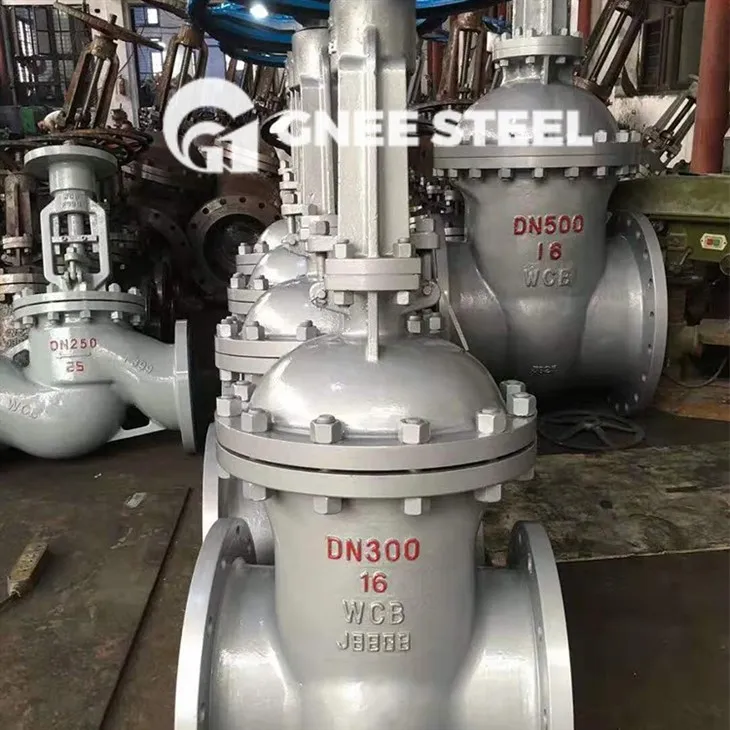

Vàlvula de compuerta de segellat de pressió
