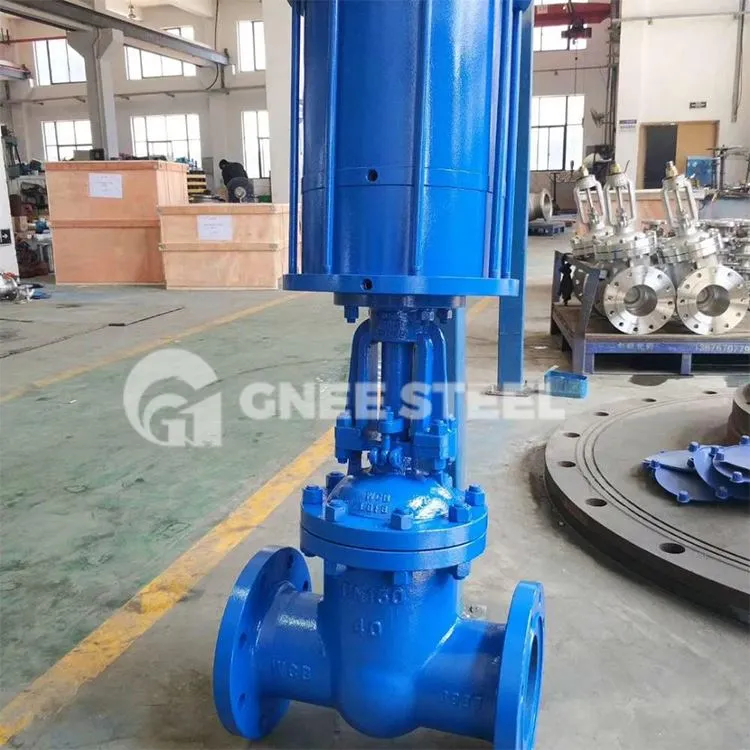

Quan s'obre la vàlvula de compuerta de la tija ascendent d'acer al carboni API600, podeu veure que la tija de la vàlvula augmenta gradualment. El grau d'obertura de la vàlvula de comporta es pot jutjar per l'amplitud creixent de la tija de la vàlvula, i si la vàlvula està en estat obert o tancat es pot jutjar per la posició de la tija de la vàlvula. Per tant, les vàlvules de compuerta de tija ascendent s'utilitzen sovint en ocasions importants per evitar errors de judici quan sorgeixen problemes.
Especificació de la vàlvula de compuerta d'acer al carboni API600
| Especificacions | |
|---|---|
| Interval de talles | 2 – 36" |
| Rang de temperatura | -29 graus a 538 graus |
| Classificacions de pressió | Classes ASME 150, 300, 600 i 900 |
| Finalitzar les connexions | Brides, soldadura a tope |
| Aplicació | Aïllament |
Estàndard de la vàlvula de compuerta API600
| Normes | |
|---|---|
| Estàndard de disseny | API 600, BS 1414 |
| Dimensió cara a cara | ASME B16.10 |
| Dimensió de la brida | ASME B16.5 |
| Dimensió de soldadura a tope | ASME B16.25 |
| Prova i inspecció | API 598 |
| Pressió - Valoració de temperatura | ASME B16.34 |
01. Avantatges de la vàlvula de compuerta de tija ascendent:
La resistència al fluid és petita i la superfície de segellat està menys erosionada i erosionada pel medi.
Obrir i tancar requereix menys esforç.
La direcció del flux del medi no està restringida i no hi ha pertorbacions de flux ni reducció de pressió.
Té una forma senzilla, una longitud estructural curta, un bon procés de fabricació i una àmplia gamma d'aplicacions.
02. Desavantatges de la vàlvula de compuerta de tija ascendent:
L'erosió i les ratllades es poden produir fàcilment entre les superfícies de segellat, dificultant el manteniment.
La mida general és gran, requereix una certa quantitat d'espai per obrir-se i es necessita molt de temps per obrir-se i tancar-se.
L'estructura és més complexa.
