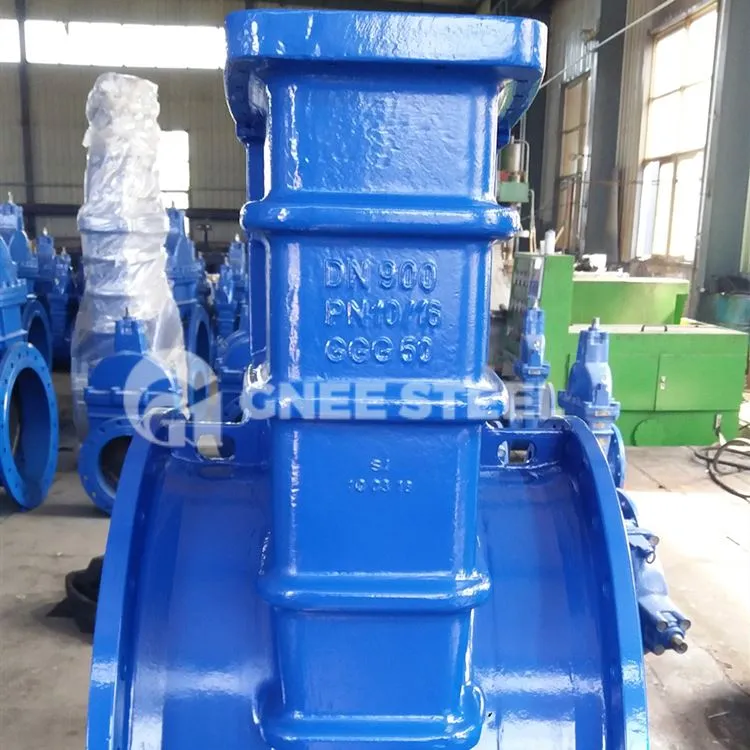

La vàlvula de comporta de ferro dúctil és adequada per a mitjans com aigua, vapor, aire i oli amb PN inferior o igual a 4.0MPa i temperatura de -30~350 graus . Els graus d'ús habitual inclouen: QT400-15, QT450-10, QT500-7.
|
Material |
Ferro dúctil |
|
Disseny |
BS 5163 |
|
Tija |
Acer inoxidable |
|
Cos |
Ferro dúctil |
|
Brida |
BS EN1092.2 |
|
Arandela d'empenta |
PTFE / niló |
|
Falca |
Ferro dúctil + EPDM (o NBR) |
|
Segell de junta tòrica |
Cautxú: EPDM (o NBR) |
|
Nou de tija |
Llautó |
|
Capó |
Ferro dúctil |
|
Embalatge |
Grafit |
|
Glàndula |
Acer inoxidable (0Cr13) |
|
Cara a cara |
BS 5163 |
|
Pressió |
PN10/PN16 |
|
Temperatura de treball |
-10 graus c~70 graus c |
|
Mida |
DN40 - DN1200 |
|
Funcionament |
Volant, tapa, caixa de canvis, actuador elèctric, actuador pneumàtic... |
|
Color |
Blau, Vermell, Negre |
Les vàlvules de comporta generalment consten de dues parts principals: el cos de la vàlvula i la coberta de la vàlvula, que formen la carcassa que suporta la pressió de la vàlvula de comporta. Hi ha diversos dissenys per a la interfície entre aquests dos components.
1) La junta roscada és el disseny més senzill, però només s'utilitza en vàlvules de bronze de baixa pressió barates.
2) Les juntes d'unió també s'utilitzen principalment per a vàlvules de bronze, però el disseny de la unió es pot desmuntar més fàcilment per a la reparació i el manteniment.
3) Els accessoris de capó cargolats són els accessoris més populars i s'utilitzen a la gran majoria de vàlvules de comporta de les aplicacions industrials actuals. A diferència de les vàlvules roscades i els bonets d'unió, les connexions del bonet cargolat requereixen una junta per segellar la connexió entre el cos de la vàlvula i el bonet.
4) La junta de segellat de pressió s'activa per la pressió del fluid al cos de la vàlvula que actua sobre una junta de ferro tou o de grafit en forma de falca encaixada entre el cos de la vàlvula i la coberta de la vàlvula. A les vàlvules segellades a pressió, com més gran sigui la pressió de la cavitat del cos de la vàlvula, més gran serà la força sobre la junta. Els bonets de segellat de pressió s'utilitzen àmpliament en aplicacions d'alta pressió i alta temperatura, com ara la indústria elèctrica.
5) El capó soldat és una unió de bonet de cos de vàlvula molt popular per a vàlvules d'acer compactes de mides de ½ polzada a 2 polzades i classes de pressió de 800 a 2500 sense necessitat de desmuntar-les.
Vàlvula de compuerta d'acer fos
