La vàlvula de segellat, també coneguda com a vàlvula de segellat de seient elàstic, és una vàlvula manual que s'utilitza en projectes de conservació d'aigua per connectar mitjans i interruptors de canonades. L'estructura de la vàlvula de compuerta segellada es compon de seient de vàlvula, coberta de vàlvula, placa de compuerta, glàndula, tija de vàlvula, volant de mà, junta de segellat i cargols hexagonals.
Especificacions de les vàlvules de porta de ferro colat
|
Interval de talles |
Material del cos |
|
1 1/2"–20" DN40-DN500 |
Ferro colat, ferro dúctil, GGG50, DI |
|
Classificació de pressió |
Material de falca |
|
Classe 125. Classe 150 PN10 PN16 |
Ferro colat ASTM A 126 CL.B+Bronze 62/llautó B16/acer inoxidable 2Cr13 |
|
Finalitzar la connexió |
Material del seient |
|
Brida (FF, RF) |
Llautó, SS410, SS420 |
|
Estil d'estructura |
Material de la tija |
|
Port complet, OS&Y, capó cargolat / Falca flexible / Falca sòlida |
Acer inoxidable/llautó |
|
Opcions de l'actuador |
Estàndard de disseny |
|
Volant, engranatge cònic |
MSS SP-70, DIN3352, BS5163, KS B 2350 |
|
Rang de temperatura |
Estàndard cara a cara |
|
-10 grau ~200 graus |
ANSI B16.1 (MSS-SP-70), DIN3202 F4, F5/ISO5752, BS5163, BS5150, JIS B2031/KS B2306/JIS B2002 |
|
Estàndard de connexió |
Estàndard de prova |
|
Perforació de brida: ANSI B16.1/ANSI B16.5, DIN2501, BS taula E o D /BS4504, EN1092/ISO7005-2JIS B2031/KS B1511/JIS B2212 |
API598, DIN3230/JB-T9092, BS5163/ISO 5208, KS B 2304 |
Estàndard executiu:
|
Estàndard de disseny |
DIN 3352BS5163 API 600 |
|
Inspecció i prova |
DIN 3230 ISO 5208 API 598 |
|
Finalitza l'estàndard |
DIN 2501PN10 i PN16 BS4504PN10 i PN16 CA1092-2 PN10 i PN16 COM a 2129-2000 ISO 7005PN10 i PN16 ASME B16.5 JIS B2220 |
|
Cara a Cara |
DIN 3202 F4 i F5 BS 5163 ISO 5752 |

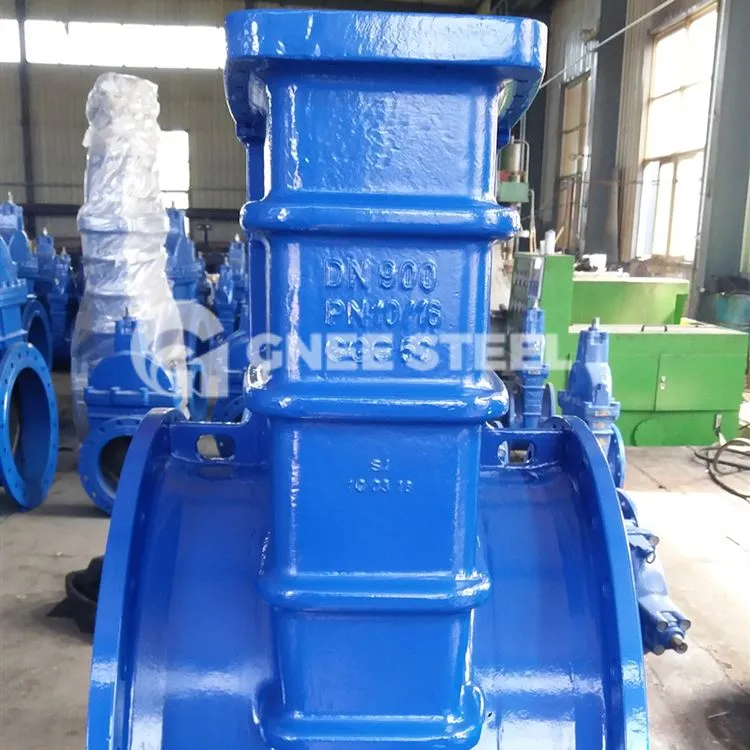

Vàlvula de compuerta de seient metàl·lic
