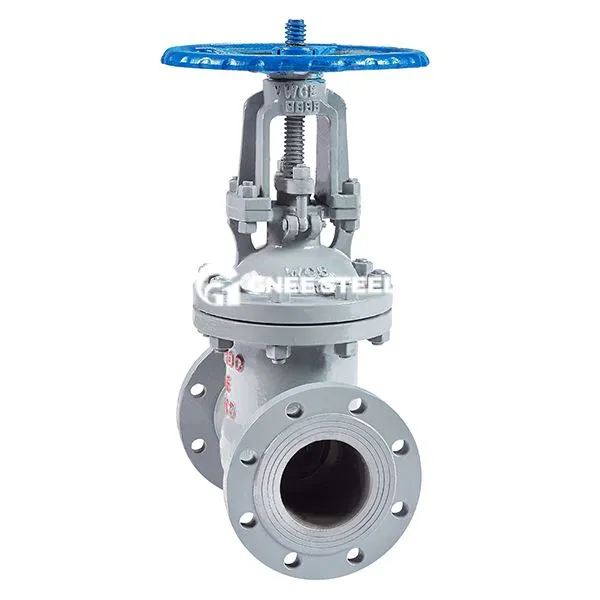

Vàlvula de porta de diapositives paral·leles d'acer paral·lel

‌ PARAMETERS BASICS‌

‌ Nenominal PRESSIÓ‌: cobreix pn1.6 ~ 6,4 mPa‌ (corresponent a nivells ANSI 150 ~ 400), rang de temperatura aplicable‌ {{6} grau ~ 600 graus ‌, adequat per a aigua, vapor, oli, gas natural i altres medis.
‌Diameter Range‌: Models estàndard Suport a DN15 ~ DN1600‌, la personalització especial es pot ampliar a DN1400 i superior.
‌

Especificacions estàndard‌

‌Design and Manufacturing‌: Segueix el ‌GB/T 12234-2007 ‌ estàndard, el cos de la vàlvula està fabricat en acer colat (com WCB), la longitud estructural compleix ‌GB/T 12221-2005 ‌, i la connexió de la brida s’implementa segons ‌GB/T9113‌.
‌ Test de Sealing‌: segons ‌GB/T 13927-2008 ‌, es realitza una verificació de segellat a alta pressió per assegurar-se que les fuites zero‌.

Característiques estructurals i avantatges del rendiment

Disseny bàsic

Forma de la porta: l'estructura paral·lela de la porta doble (porta única o porta doble), aliatge basat en ferro o aliatge dur a base de cobalt a l'estellit, es solda a la superfície de segellat i la resistència al desgast es millora més del 50%.
Configuració del segell: segell compost compost de metall-no-metall: com la junta politetrafluoroetilè i la combinació de goma de goma nitril, que té resistència a la corrosió i capacitat de segellat elàstica.
Segell d’autodeniment: quan es tanca, la porta es pressiona contra el seient de la vàlvula per la pressió mitjana per reduir la dependència de la força externa.

Avantatges del rendiment

Baixa resistència al flux: canal de flux recte de diàmetre complet, la pèrdua de pressió és només 1/3 de la vàlvula d’aturada del mateix calibre, adequada per a grans escenaris de flux.
Capacitat anti-folle: el disseny de la trajectòria del moviment de la porta evita l’entrenament de partícules sòlides, la superfície de segellat no es rasca ni es erosiona fàcilment i la vida útil s’amplia.
Funcionament flexible: L’estructura de la tija creixent (tija d’elevació) es combina amb una tija roscada trapezoïdal, que suporta la unitat manual, elèctrica o pneumàtica, i el parell d’obertura i tancament es redueix en un 30%



Vàlvula de porta de diapositives paral·leles d'acer paral·lel



Aplicacions ‌

‌Energia i indústria química ‌: canonades de vapor de caldera, punts de venda de reactor d’alta temperatura i alta pressió, sense menys o iguals a 600 graus. ‌

Transport de petroli i gas: gas natural i canonades de gasos liquats al petroli, els recobriments anticorrosió s’utilitzen per millorar la durabilitat quan s’enterra. ‌

Mineria i protecció ambiental‌: punts de venda de bombes de purins, sistemes de tractament d’aigües residuals, adequades per a fibra que contenen fibra o medis granulars. ‌

Punts de selecció‌ ‌ Tipus Seal‌: ‌

Segell dur‌: Es recomana utilitzar la superfície d’aliatge o el recobriment STL per a mitjans granulars durs (com ara escòria i cendra). ‌

Segell suau‌: es prefereixen PTFE o segells de goma per a suports nets (com aigua i gas). ‌

Mode de la unitat‌: Els models elèctrics o pneumàtics estan seleccionats per a escenaris de funcionament freqüents (com ara sistemes de grues generals), donant suport al control automàtic. ‌

Especificacions d’instal·lació i manteniment ‌

Requisits d’instal·lació‌ ‌flow Direcció i postura‌: La instal·lació horitzontal garanteix el moviment vertical de la porta i la fletxa del cos de la vàlvula és coherent amb la direcció de flux del medi; La instal·lació subterrània requereix que es reservi un pou de vàlvula i es faci un tractament contra la corrosió. ‌.
Estratègia de manteniment ‌

Netegeu el sediment de la cavitat de la vàlvula regularment i comproveu el desgast de la superfície de segellat (substituïu si supera els 1 mm) ‌.
El cicle de lubricació de la tija de la vàlvula és inferior o igual a 6 mesos, i s’ha d’utilitzar greixos de temperatura alta en ambients d’alta temperatura ‌
