Descripció de la vàlvula de porta Forged Steel 300
Pressió i material
Nivell de pressió: compleix ansi 3 0 0 estàndard (corresponent a la pressió nominal d'aproximadament 5,0 mPa), la pressió de prova pot arribar a 7,6 mPa, adequada per a condicions de temperatura alta i alta pressió.
Valve Body Material: fabricat en acer forged (A105, WCB) o acer inoxidable (CF8/CF8M) , Range de temperatura aplicable {{3} grau ~ 425 graus (acer de carboni) o {{5} graus ~ 500 graus (acer sense taques) .
Diàmetre i connexió
Cobertes de diàmetre DN15 ~ DN50 (NPS ½ "~ 2"), admet la connexió de fllança (ANSI B16.5) i la soldadura Socket/connexió roscada.
Avantatges estructurals i de rendiment
Disseny bàsic
Tipus de capó: Bonnet cargolat (segell convex i còncau), capó soldat (fil + soldadura) i capnet de segellat (preferit per a condicions d’alta pressió).
Components del segell:
Segell dur: revestiment d’aliatge d’estellit, resistent als mitjans que contenen partícules (com ara purins, vapor).
Segell suau: PTFE o grafit flexible, adequat per a líquids nets (aigua, oli).
Característiques de rendiment
Baixa resistència al flux: canal de flux recte de diàmetre complet, la pèrdua de pressió és només 1/3 de la vàlvula d’aturada del mateix calibre, adequada per a grans escenaris de flux.
Llarga vida: la tija de la vàlvula està endurida en superfície/cromat i la resistència al desgast i la resistència a la corrosió es milloren significativament.
Fàcil d’operar: l’estructura de la tija creixent es combina amb la tija de vàlvula roscada trapezoïdal, el parell d’obertura i tancament es redueix en un 30%i suporta la unitat manual/elèctrica.
Especificació de la vàlvula de la porta Forged Steel ANSI 300
|
article
|
vàlvula
|
|
Aplicació
|
Indústria de petroli i gas, petroli i gas, Petroquímics, processament químic, productes farmacèutics, aliments i begudes, tractament de l’aigua i molt més.
|
|
Mida del port
|
Dn50 ~ dn1500mm
|
|
Garantia
|
24 mesos
|
|
Lloc d'origen
|
Henan, Xina
|
|
Força
|
Elèctric
|
|
Temperatura dels suports
|
Temperatura normal, alta temperatura, baixa temperatura
|
|
Marca
|
Gnee
|
|
Estructura
|
Porta
|
|
Medis de comunicació
|
petroli i gas, vapor, aigua. CHEMICAL, etc.
|
|
Suport personalitzat
|
OEM, ODM, OBM
|
|
Material corporal
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material de bola
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material mare
|
acer inoxidable forjat, etc.
|
|
Material de seient
|
PTFE o segell metàl·lic amb estellit, carbur de tungstè
|
|
Connexió final
|
Brida, soldada, soldadura de soca i roscat
|
|
Estàndard de disseny
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificacions
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 unitat
|

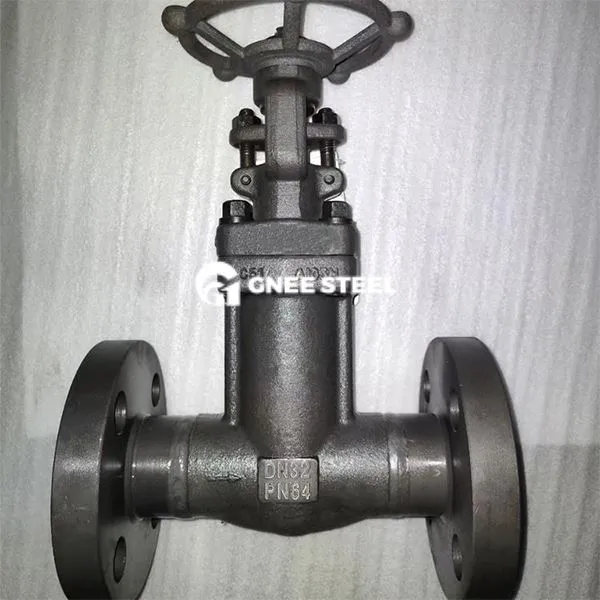

Vàlvula de porta forjat d'acer ANSI 300
