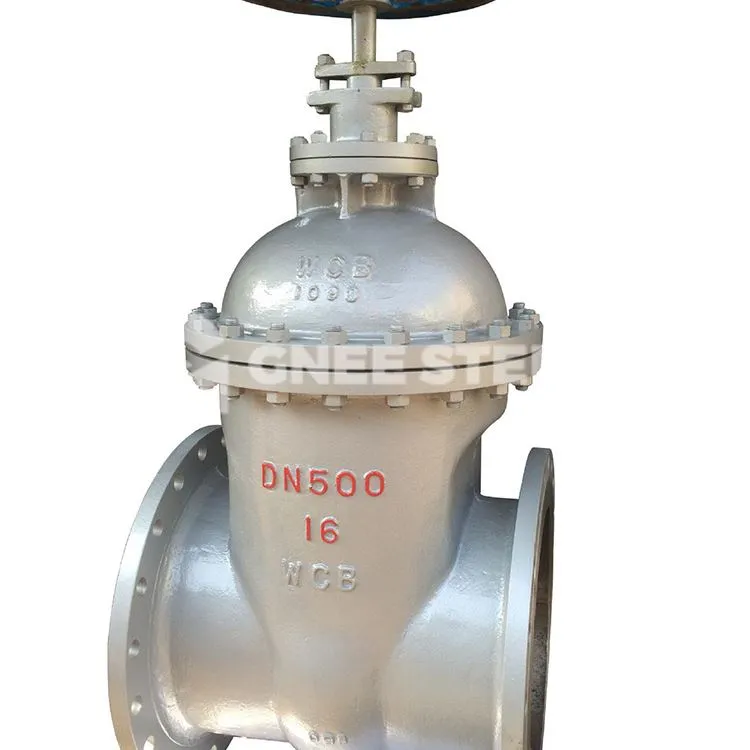

El membre d'obertura i tancament d'una vàlvula de comporta d'acer fos API 600 és la porta. La direcció del moviment de la porta és perpendicular a la direcció del fluid. La vàlvula de comporta només pot estar totalment oberta o totalment tancada; no es pot utilitzar per a la regulació o l'acceleració. La porta té dues superfícies de segellat, i el tipus de vàlvula de comporta més utilitzat té aquestes dues superfícies de segellat formant una falca. L'angle de la falca varia amb els paràmetres de la vàlvula, normalment al voltant de 5 graus, però per a temperatures mitjanes, normalment és de 2 graus 52'.
Especificació del producte
| Mida nominal | 2"~48"(DN50~DN1200) |
| Pressió nominal | Classe 150~2500 (PN10~PN420) |
| Estàndard: | API 600, API 603, ASME B16.34, ASME B16.25 |
| Material del cos | Acer al carboni, acer inoxidable, acer aliat, acer inoxidable dúplex |
| Finalitzar la connexió | RF, BW, RTJ, |
| Funcionament | Manual, pneumàtic, elèctric, hidràulic |
Llista de material
| Nom de la part | Acer carboni | Aliatge Cr-Mo | Acer al carboni a baixa temperatura | Acer inoxidable |
| Cos | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Capó | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Falca | A216 WCB+CR13 | A217-WC6+HF | A352-LCB+CR13 | A351 CF8M |
| Tija | A182-F6a | Cr-Mo-V | A182 -F6a | A439 D-2 |
| Anell de seient | A105+CR13 | A182-F11+HF | A350-LF2+CR13 | A182 F316L/superposició |
| Tija del seient posterior | A276-420 | A276-304 | A276-420 | A276 -420 |
| Junta del capó | Grafit ferit en espiral+304) | |||
| Taca de capó | A193-B7 | A193-B16 | A320-L7 | A193 B8 |
| Rosca del capó | A194-2H | A194-7 | A194-4 | A194 -8 |
| Embalatge | Grafit | |||
| Glàndula | A276-420 | A276-304 | A276-420 | A276 -316 |
| Brida de glàndula | A216 WCB | A217-WC6 | A352-LCB | A351 CF8M |
| Pin d'ull | Acer carboni | A276-420 | Acer carboni | Acer inoxidable |
| Forrellat | Acer carboni | A193-B7 | Acer carboni | A193-B8 |
| Rosca d'ull | Acer carboni | A194-2H | Acer carboni | Acer inoxidable |
| Greixadora | Llautó + acer | Acer inoxidable | ||
| Màniga de jou | ||||
| Nou de melmelada | Acer carboni | |||
| Volant | Ferro mal·leable | Ferro dúctil | ||
| Rosca del volant | Acer carboni | |||
Vàlvula de compuerta API 600
PMF
P: Podeu proporcionar dibuixos de muntatge per confirmar-los?
R: Sí, podem proporcionar els dibuixos en 24 hores.
P: Podeu realitzar proves no destructives dels components de la vàlvula?
R: Sí, podem realitzar proves radiogràfiques, proves de penetrants, proves d'ultrasons, proves de partícules magnètiques, etc.
P: Podem prendre mostres per a un control de qualitat?
A: Per descomptat. Si us plau, proporcioneu el número de model del producte i prepararem la mostra en un termini de 7 dies.
P: Podeu ajudar amb el manteniment i la posada en marxa in situ?
R: Sí, estem encantats d'ajudar-vos sempre que ens necessiteu. Podem enviar el nostre equip postvenda per resoldre qualsevol problema en un termini de 14 dies.
