La vàlvula de porta plana és una mena de vàlvula corredissa amb portes paral·leles com a peces de tancament. L'element de tancament pot ser una porta simple o una porta doble amb un mecanisme d'extensió. La força de compressió de la porta al seient està controlada per la pressió mitjana que actua sobre la porta flotant o el seient flotant. En el cas de les vàlvules de comporta plana de doble porta, el mecanisme d'extensió entre les dues portes pot complementar aquesta força de compressió. La placa de la porta de la vàlvula plana es divideix en dos tipus: porta simple i porta doble. Al mateix temps, la porta pot ser amb i sense forats pilot, amb forats pilot i el mateix diàmetre interior del seient de la vàlvula, fàcil de netejar la canonada. Es pot combinar amb el seient de la vàlvula per formar un segellat d'extrem d'entrada, un segellat d'extrem de sortida i un segellat d'extrem d'importació i exportació.
Especificació de la vàlvula de porta plana
| Mida | NPS 2′′-NPS 48′′ DN50-DN1200 |
| Pressió | CLB150-CL2500 PN10-PN420 |
| Temperatura | -29~121 graus |
| Material del cos | acer al carboni, acer inoxidable, acer aliat |
Especificació de disseny
| Normes de disseny | API 6D, ASME B16.34, GB/T 19627 |
| Longitud de l'estructura | ASME B16.10, GB/T 12221 |
| Estàndard de connexió | ASME B16.5, GB/T 9113, JB/T 79 |
| Prova de pressió | API 6DS, GB/T 13927, GB/T 26480, JB/T 9092 |
| Valoració de pressió i temperatura | API 6D, GB/T 26480 |

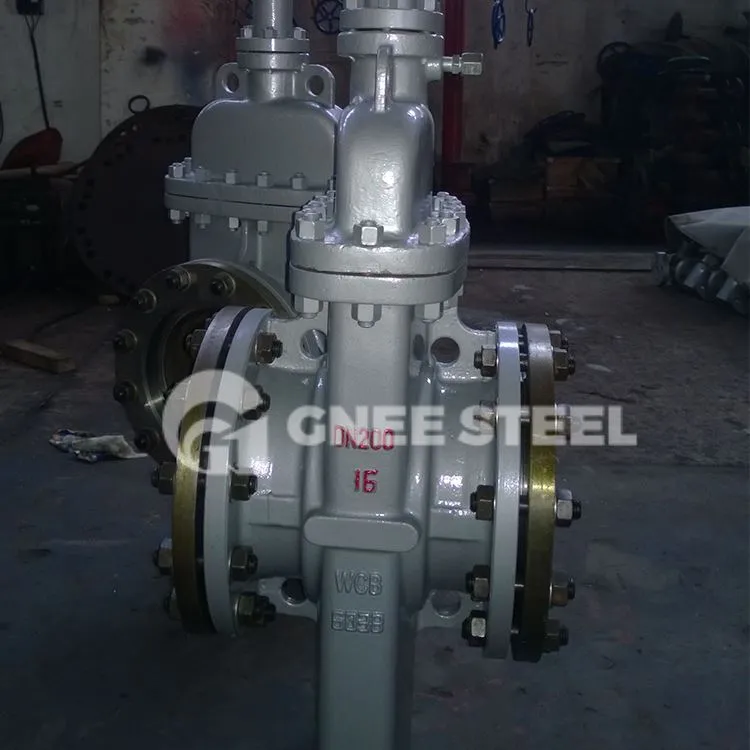

Vàlvula de comporta plana
