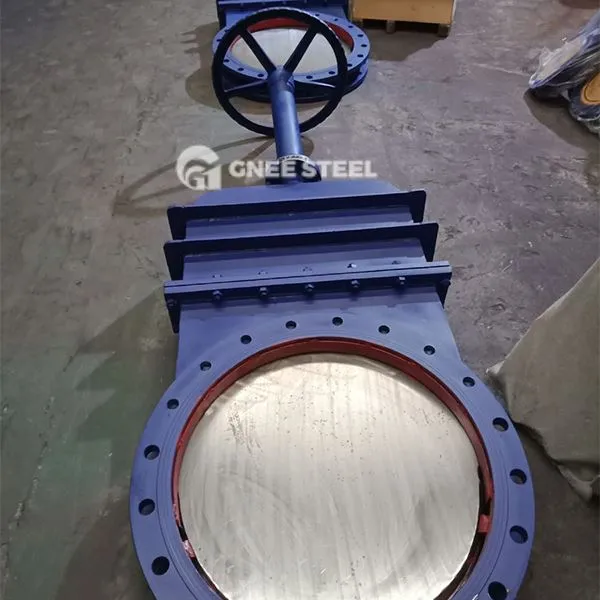

Vàlvules de porta manual

‌Manual Gate Valve‌ és una vàlvula que controla el flux de fluid per funcionament manual. Les seves parts d’obertura i tancament són portes. La direcció de moviment de la porta és perpendicular a la direcció del fluid. Només pot aconseguir obertura completa o tancament complet del medi i no es pot utilitzar per a la regulació o l’acceleració del flux.

Estructura i components bàsics
‌ Components de fàbrica‌:
‌ Valve Body‌: l'estructura principal que s'adapta al canal fluid. El material s’ha d’adaptar a les característiques mitjanes.
‌Gate: es divideix en porta rígida (fosa integral) i porta elàstica (lleugerament deformable). Alguns models adopten un disseny paral·lel de la doble porta per millorar el segellat.
‌ Superfície de reducció‌:
SEAL METAL: com ara el carbur de superfície (estel·lit 6), resistent a la temperatura alta i a l’erosió de partícules.
SEAL DE METAL: com el politetrafluoroetilè (PTFE), adequat per a líquids nets.
‌Drive Device‌: roda de mà, tija de vàlvules i tija de vàlvula, que condueix la porta per aixecar -se i caure girant el roda de mà.

Principi de treball
‌POSENT I PROCÉS DE CLOSA‌:
‌Open‌: Gireu la roda de mà en el sentit de les agulles del rellotge, la tija de la vàlvula condueix la porta a aixecar -se verticalment, completament fora del canal de flux i formar un canal obstruït.
‌Close‌: gireu la roda de mà en sentit antihorari, la porta es pressiona cap avall per adaptar -se fortament amb el seient de la vàlvula per aconseguir un tall de segellat.
‌ Mecanisme de Salvació‌:
SELLA SELLE‌: La porta forma un angle de falca (normalment 50 graus) amb el seient de la vàlvula i la pressió mitjana ajuda a millorar l'efecte de segellat‌.
‌Empensació elaàstica: la porta elàstica es pot deformar lleugerament per compensar els errors de processament o el desgast i mantenir la fiabilitat de segellat.

1. Disseny i fabricació: ANSI B16.34, API 600, API6D
2.
3. Range de mida: de 2 ″ a 36 ″
4. Classificacions de pressió: classe ANSI 150lbs, 300 lliures, 600 lliures, 900 lliures, 1500 lliures
5. Connexions finals: soldadura brida i brida
6. Materials disponibles a: WCB, LCB, CF8, CF8M, CF8C, CF3, CF3M, WC6, WC9, C5, C12, 4A, 5A o equivalent
7. Hi ha disponibles diversos materials per adaptar -se a diferents condicions de servei
8. Actuador: manual, actuador elèctric
9 NACE Mr 0175 a petició



Vàlvules de porta manual



Aplicacions:

Indústria petroquímica: control de tall de cru i canonades de vapor.
Tractament d’aigües residuals: canonades de purins que contenen impureses com la fibra i la polpa, utilitzant portes en forma de fulla per tallar les impureses.
Sistema d’energia: aigües residuals de la caldera, obertura i tancament del sistema d’aigua de refrigeració.
