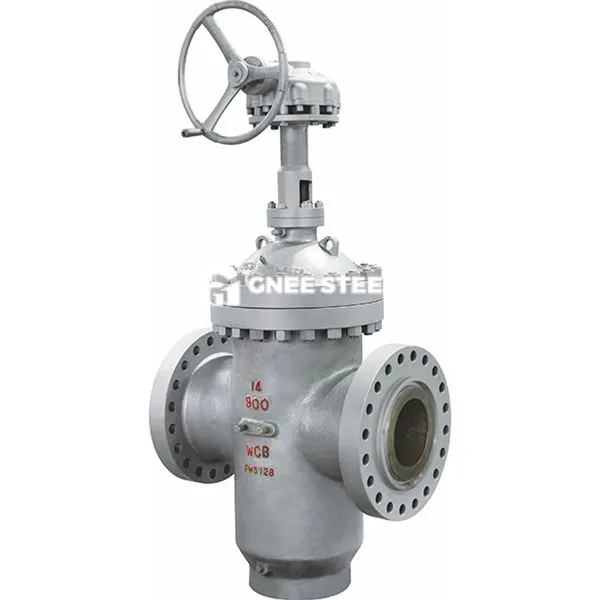

A través de la vàlvula de la porta del conducte

A través de la vàlvula de la porta del conducte, hi ha una vàlvula de porta amb un disseny de canal de flux de pas complet. Quan s’obre la porta, es separa completament del canal fluid, formant un canal de flux recte obstruït. La caiguda de pressió és extremadament petita (insignificant) quan el fluid passa. Aquest tipus de vàlvula està dissenyat per al bloqueig de líquids oberts/tancats complets i no és adequat per a la regulació del flux.

Disseny de canals de flux

Estructura de forts: la cavitat interior del cos de la vàlvula és coherent amb el diàmetre interior del gasoducte. Després que la porta s’elevi a la part superior de la cavitat de la vàlvula, el fluid pot passar sense obstrucció, reduint la turbulència i la pèrdua d’energia.
‌ Segellatbidireccional: Quan la porta contacta amb la superfície de segellat del seient de la vàlvula, s’aconsegueix un tall bidireccional a través de pressió mitjana o precàrrega mecànica, adequada per a sistemes de canonades amb flux endavant o inversa.
‌
Components clau

Connexió del capó: el capó i el cos de la vàlvula estan connectats per brides de cargol (com ara brides estàndard ANSI), que és convenient per al desmuntatge i el manteniment de juntes de segellat o components interns.
‌
Tipus de porta:
‌ Porta única en forma de venda: el seient de la vàlvula es veu obligat a ser pressionat per l'angle de la falca, adequat per a suports netes de mitjana i baixa a pressió.
‌Parallel Double Gate: L’error de la superfície de segellat es compensa amb molles o falques mecàniques, i és resistent a l’alta pressió i als medis que contenen partícules.
‌
Avantatges del rendiment
‌Law Resistència del flux: El coeficient de resistència al flux en estat totalment obert és només {{0}}. 1 ~ 0.2, adequat per a canonades de llarga distància o escenaris de cabal elevat.
Sealing High: La superfície de segellat està soldada amb aliatge dur (com ara estel·lit), amb una duresa de ‌RC50 ~ 60‌, resistent a l'erosió i la corrosió‌.

• Mides disponibles (nominal): 2 "/dn50 a 24 ''/dn600

• Pressió de treball: 300 psi (21 bar) • Tipus de seient: falca resistent

• Acabat: Fusion Lened Epoxy Recobert i extern

• Connexions: diàmetre i gruix de brida segons la classe 125 ANSI B16.1, en 1092-2 pn10 o en 1092-2 pn16

• Especificacions: el disseny i les dimensions s’ajusten a AWWA C515.

• Característiques: tija d’acer inoxidable pre-notificada per a un fàcil afecció del commutador de supervisió



A través de la vàlvula de la porta del conducte



Aplicacions

Indústria petroquímica: canonades d’entrada i sortida de reactors en unitats de refinació de petroli, adequades per a suports de petroli i gas que contenen sofre (es requereixen materials certificats NACE MR0175).
Subministrament i drenatge d’aigua municipals: canonades de tronc d’abastament d’aigua urbana i plantes de tractament d’aigües residuals, utilitzant un disseny fort per reduir la pèrdua del cap.
Sistema de potència: Pipeline d’aigua de canonades de vapor i alimentació de la caldera, resistent a les condicions de temperatura alta (menys o iguals a 425 graus) i d’alta pressió (PN6,4 MPa).

Precaucions de selecció i operació

Adaptació de la condició de funcionament: per a partícules que contenen medis, es prefereix l'estructura paral·lela de la porta doble + del segell dur per evitar el bloqueig.
Per a escenes d’alta temperatura, s’ha de seleccionar l’acer de cola (WCB) o el cos de vàlvula d’acer forjat (A105) i s’ajustarà amb material de cargol d’alta temperatura (com l’acer d’aliatge B7).
Especificació de l'operació: està prohibit operar en estat mig obert durant molt de temps per evitar que el líquid d'alta velocitat erosioni la superfície de segellat.
El parell d’operació manual s’ha de controlar dins de ‌ menor o igual a 200 N · m‌. Es recomana una caixa de canvis o un actuador elèctric per a escenaris de tors.
