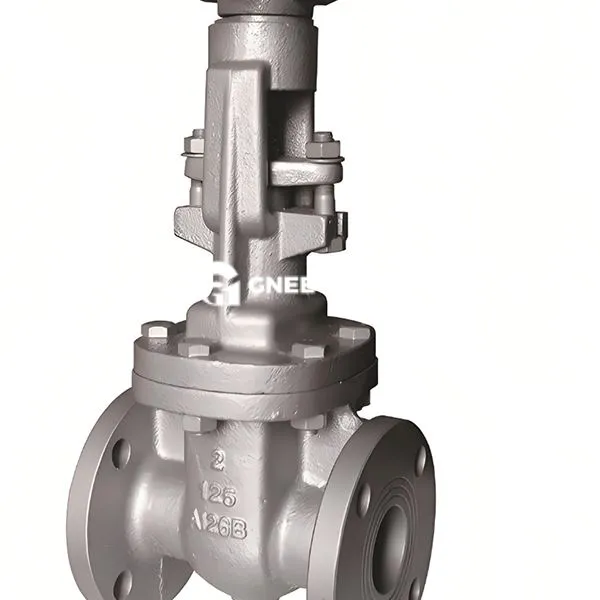

Vàlvules de porta de diapositives paral·lelesDescripció
Core Disseny
Parallel Estructura de la porta doble : la porta adopta un disseny lliscant paral·lel de doble porta i realitza un tall bidireccional mitjançant segellat forçat mecànic o autoconfacció a pressió mitjana. La superfície de segellat és paral·lela a la direcció del fluid, reduint l’erosió directa de la superfície de segellat pel medi.
Sealing i segellat forçat i, quan es tanca, es pressiona la porta per força externa (segellat forçat) o la pressió mitjana s’utilitza per empènyer la porta per adaptar-se al seient de la vàlvula (autocontrol), adequat per a diferents condicions de treball.
Material i procés
Material corporal Valve: majoritàriament acer de fosa (com WCB, LCB) o acer forjat, amb un grau de resistència a la pressió que cobreix pn1.6 ~ 6,4 mPa (temperatura corresponent -29 ~ 600 graus) .
Reforç de la superfície de la superfície: la superfície de segellat de la porta i el seient de la vàlvula es solden amb aliatge basat en cobalt de stellita o ruixat amb carbur cimentat, amb una duresa de RC50 ~ 60, i la resistència al desgast i el rendiment d'oxidació a alta temperatura es milloren significativament.
Avantatges del rendiment
Fiabilitat de la reducció
Disseny de compensació de la porta de la porta : El buit entre les portes dobles s’ajusta automàticament per molles o falques per compensar els errors de processament i la deformació tèrmica. L’ajust de la superfície de segellat és major o igual al 98% i la velocitat de fuita és inferior a 0. 0 1%. Disseny de baixes resistència al flux : canal de flux de borsa completa, coeficient de resistència al flux inferior o igual a 0,08, adequat per a un medi alt de flux (com el vapor, els productes oli) .
Operació CONDICIONA
Estructura del fil extern de tija : La tija de la vàlvula es pot alçar i baixar visualment (disseny de tija en ascens), que és convenient per jutjar l’obertura de la vàlvula, i el rodament s’utilitza per reduir el parell d’obertura i tancament (parell d’operacions manuals inferior o igual a 200 n · m). Mode multi-motor : suporta manual, unitat d’engranatges, unitat elèctrica o pneumàtica i és adequat per a entorns d’instal·lació especials com els pous de vàlvula subterrània .
Especificació de les vàlvules de la porta de diapositives paral·leles
|
Disseny i fabricació
|
API6D JB/T5298
|
|
Dimensió cara a cara
|
ASME B16.10 JB/T5298
|
|
Acaba la connexió
|
ASME B16.5 ASME B16.47 JB/79
|
|
Inspecció i prova
|
ISO5208 API598 BS6755 JB/T5298
|
|
Classe de pressió
|
15 0 lb 300LB 1.6MPA 2.5MPA 4.0MPA 6.4MPA
|
|
Material principal
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Manteniment
|
Aigua / Oil béns / vapor / gas / àcid, etc.
|
Vàlvules de porta de diapositives paral·leles
Aplicacions
Indústria petroquímica: tall mitjà de canonades d’alta temperatura i d’alta pressió (menys o iguals a 600 graus, PN6,4 MPa), com l’entrada i la sortida del reactor de la unitat de refineria. Power and Municipal Administration: Xarxa de canonades de vapor, sistema de tractament d’aigües i canonades enterrades (necessari el recobriment anti-corrosió), que es pot obrir i tancar de manera flexible després d’utilitzar-se a llarg termini.
Consells de selecció
Forma Salvació: Es prefereix l'estructura de segellat forçat de la porta forçada per a partícules que contenen medis (com la purina de carbó, les aigües residuals) per evitar el bloqueig de partícules.
Per a condicions de treball a alta temperatura (superiors o iguals a 400 graus), es recomana triar la superfície de segellat d’aliatge d’aliatge + porta elàstica per compensar l’expansió tèrmica.
Mètode de connexió: Connexió Flange (estàndard GB/T9113) s'utilitza per a canonades convencionals i es poden seleccionar els extrems de soldadura de butxaca o de soldadura per a escenes d'alta pressió
