Descripció de les vàlvules de la porta de la falca brida
La vàlvula de la porta de la falda de la brida és una vàlvula que s’obre i tanca el canal de fluid a través d’una porta en forma de falca. Consisteix en un cos de vàlvula, una porta en forma de falca, una tija de vàlvula i un mecanisme de funcionament. El seu disseny bàsic és una porta en forma de falca, que es dirigeix amunt i avall per la tija de la vàlvula per aconseguir una obertura completa o un tancament complet. És adequat per a condicions de treball que requereixen un segellat estricte i no es pot utilitzar per a la regulació del flux.
Normes de fabricació
Les vàlvules de la porta de la falca brides segueixen els principals estàndards principals:
Design i fabricació:
GB/T 12234-2007 (vàlvules de porta d'acer per a indústries de petroli i gas natural)
Api Standard 600-2015 (especificacions per a les vàlvules de porta d’acer) longitud estructural: gb/t 12221-2005 (longitud estructural de vàlvula) Connecting Flange: GB/t 9113 (estàndard de brida d’acer) grau de temperatura de la pressió: gb/t 1224 Grau de temperatura de pressió) spection ítems :
Rendiment de Salvació: Proveu la fuga de la vàlvula en estat tancat per assegurar-vos que no hi ha cap fuita del medi TRENGE Test: Verifiqueu la resistència a la pressió de les parts portadores a la pressió com el cos de la vàlvula i la coberta de la vàlvula (normalment 1,5 vegades la pressió nominal) . Test de materials: comproveu la composició química, les propietats mecàniques i la resistència a la corrosió del cos de la vàlvula i dels materials de la porta.
Rendiment operatiu: Proveu la flexibilitat i el parell d’obertura i tancament d’operació manual, elèctrica o pneumàtica.
Procés de prova:
Inspecció de la presa de portes: confirmeu que no hi ha defectes com ara esquerdes i porus a la superfície.
Test Pressure: Realitzeu la prova de força i la prova de segellat en seqüència.
Test funcional: simuleu les condicions de treball reals per verificar la flexibilitat d'obertura i tancament i fiabilitat de segellat
Especificació de les vàlvules de la porta de la falda brides
|
Aplicació |
General |
|
Lloc d'origen |
Henan, Xina |
|
Força |
Elèctric |
|
Força |
Aire |
|
Estructura |
Regular |
|
Suport personalitzat |
Oem |
|
Mida del port |
15 mm a 400mm (d’1/2in a 16in) |
|
Garantia |
1 any |
|
Número de model |
Sèrie G110, G150 |
|
Temperatura dels suports |
Baixa/normal/alta temperatura |
|
Marca |
Gnee |
|
Medis de comunicació |
normal |
|
Nom del producte |
Vàlvules de control de la sèrie G110, G150 |
|
Model |
Sèrie G110, G150 |
|
Intervals de diàmetre nominal |
15 mm a 400mm (d’1/2in a 16in) |
|
Intervals de pressió nominal |
PN16, PN20, PN40, PN63, PN110, PN150, PN260, PN420, Class150, Class300, Class600, Class900, Class1500, Class2500 |
|
Materials |
Acer al carboni, acer inoxidable, WCB, acer d’aliatge |
|
Temperatura |
"-196 grau a 450 graus |
|
Alimentació |
220V 50Hz o 380V 50Hz |
|
Subministrament d'aire |
{{0}}. 4mpa ~ 0,5mpa |
|
Senyal de control |
4-20 mA, |
|
Rangbilitat |
50:1 |
|
Característiques de flux intrínsec |
Lineal, eq% (proporció ajustable inherent 50: 1) |

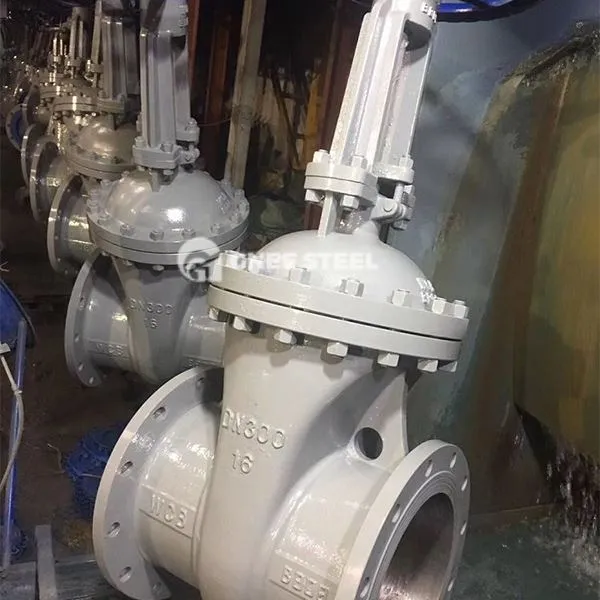

Vàlvules de la porta de falques brides
Per què triar la vàlvula de la porta de la falda de brida:
Adaptabilitat de treball: adequat per a alta pressió, alta temperatura, baixa temperatura i condicions de treball complexes que contenen partícules en suspensió.
Cost de manteniment baix: la superfície de segellat es pot reparar després del desgast, ampliant la vida útil.
L’alt grau d’estandardització: compleix els estàndards generals nacionals i internacionals i és fàcil de substituir i combinar.
Alta seguretat: no hi ha risc de medi residual en estat totalment obert/tan tancat, garantint la seguretat del sistema.
