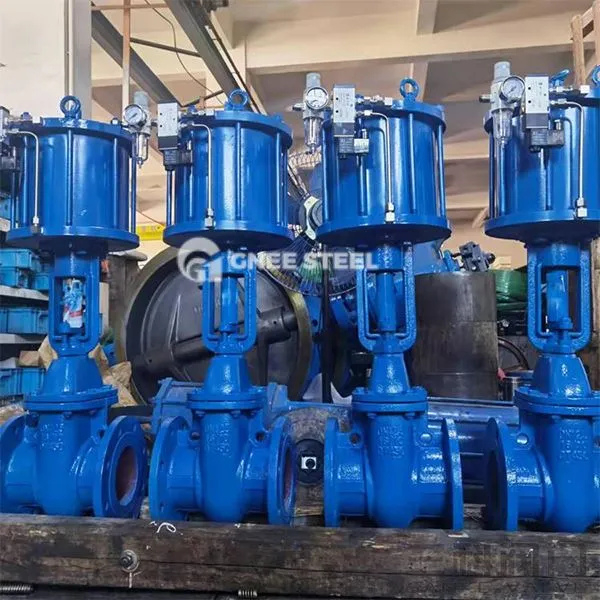

Vàlvules de porta de falca pneumàtica

La vàlvula de la porta de la falca pneumàtica és una vàlvula que s’obre i es tanca conduint una placa de porta en forma de falca a través d’un actuador pneumàtic. Consisteix en un cos de vàlvula, una placa de porta en forma de falca, una tija de vàlvula, un actuador pneumàtic (inclòs un cilindre) i un conjunt de segellat. La seva característica principal és la combinació de potència d'aire comprimit i el segell forçat de la placa de la porta de la falca. És adequat per a un tall de fluids o regulació en sistemes de control automatitzats.



Vàlvules de porta de falca pneumàtica



Requisits de prova ‌ de la vàlvula de la porta de la falda de brida

Prova de rendiment ‌
‌ Test de la longitud ‌: El cos de la vàlvula porta 1,5 vegades la pressió nominal i manté la pressió durant 5 minuts sense fuites ni deformació ‌. ‌ Test de Seal ‌: En estat tancat, el costat de l’entrada es pressiona fins a 1,1 vegades la pressió nominal i la fuga del costat de la sortida compleix l’API 598 o GB/T 13927 estàndard ‌. ‌ Test de l’actuador pneumàtic ‌: verifiqueu el parell d’obertura i tancament, el temps de resposta i l’estabilitat de la pressió de l’aire (normalment 0. 4 ~ 0. 6mpa) ‌. ‌
Inspecció de material i aparença ‌
L’informe de composició química i les dades de prova de rendiment mecànic (com la resistència a la tracció i la duresa) són necessàries per al cos de la vàlvula i el material de la porta ‌. ‌ La superfície de segellat no té rascades ni porus, i l'error de la plana de la superfície de la brida és inferior o igual a 0. 05mm ‌. ‌
Verificació funcional ‌
Simula les condicions de treball reals per obrir i tancar contínuament durant més de 500 vegades per confirmar que no hi ha cap fallada de bloqueig o segellat ‌.
