La vàlvula de compuerta segellada amb metall que puja i baixa la solapa de la vàlvula mitjançant la rotació roscada de la tija i el volant. El cargol d'elevació de la vàlvula de compuerta està exposat, amb la femella que permet el funcionament del volant. La femella es fixa i, fent girar el cargol, s'aixeca la placa de la porta. El cargol i la placa de la porta només tenen moviment de rotació relatiu, sense moviment axial relatiu, donant l'aspecte d'un suport en forma de porta.

Especificació del producte

Mida	2"-48"(DN50-DN1200 mm)
Material del cos	Ferro colat / Ferro dúctil
Capó	Ferro colat / Ferro dúctil
Material del disc	Ferro dúctil/ SS
Material del seient	Llautó/Bronze
Material de la tija	SS/ Llautó

Dimensions:
Ítem	polzada	DN	L	H1	D1	D2	D	n-d	KG
1	2″	50	178	220	99	125	165	4-19	8.6
2	21/2″	65	190	240	118	145	185	4-19	11.5
3	3″	80	203	290	132	160	200	8-19	14
4	4″	100	229	330	156	180	220	8-19	18.3
5	5″	125	254	375	184	210	250	8-19	22.6
6	6″	150	267	420	211	240	285	8-23	30
7	8″	200	292	500	266	295	340	12-23	46.5
8	10″	250	330	610	319	355	405	12-28	87.6
9	12″	300	356	720	370	410	460	12-28	110.5
10	14″	350	381	920	429	470	520	16-28	207.7
11	16″	400	406	940	480	525	580	16-31	215.8
12	18″	450	432	1150	548	585	640	20-31	387
13	20″	500	457	1350	609	650	715	20-34	438
14	24″	600	508	1500	720	770	840	20-37	621

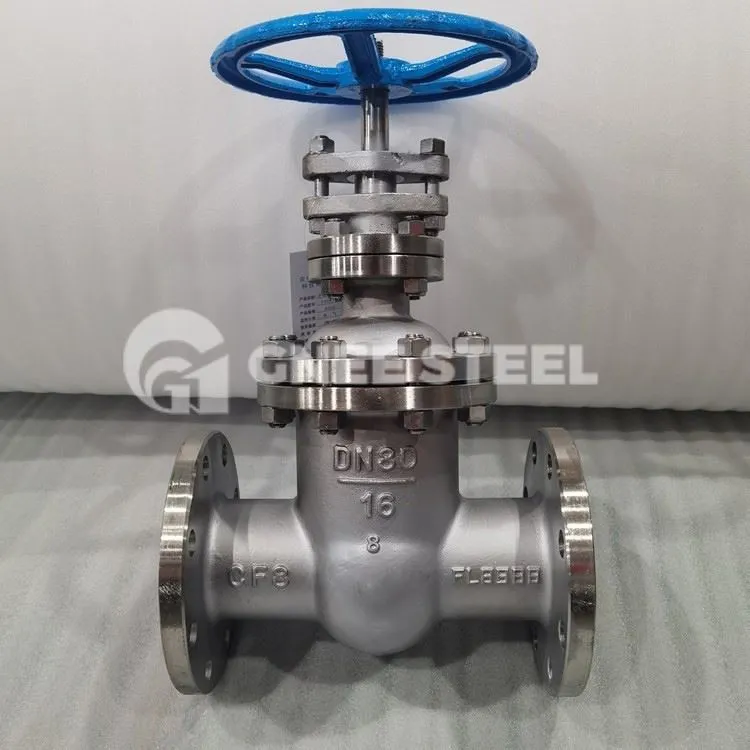

Vàlvula de compuerta metàl·lica de tija ascendent

Preguntes freqüents

P: Sou una empresa comercial o fabricant?

R: Som un fabricant amb una fàbrica de 35,000 metres quadrats i 200 empleats.

P: Podeu proporcionar dibuixos de muntatge per confirmar-los?

R: Sí, podem proporcionar els dibuixos pertinents en 24 hores.

P: Podeu realitzar proves no destructives dels components de la vàlvula?

R: Sí, podem realitzar proves de raigs X, proves de penetració, proves d'ultrasons, proves de partícules magnètiques, etc.

P: Podem prendre mostres per a controls de qualitat?

A: Segur. Podeu proporcionar el model del producte i prepararem la mostra en un termini de 7 dies.

P: Podeu ajudar amb el manteniment i la posada en marxa in situ?

R: Sí, estem encantats d'ajudar-vos sempre que ho necessiteu. Podem enviar un equip postvenda per solucionar el problema en un termini de 14 dies.
