Descripció de les vàlvules de la porta de la falca d'acer acer
La vàlvula de la porta de la falca d'acer de fosa és una vàlvula de porta de l'acer metàl·lic. Les seves parts d’obertura i tancament són plaques de porta en forma de falca. S'utilitza principalment com a dispositiu d'intercepció totalment obert o completament tancat en sistemes de canonades i no es pot utilitzar per a la regulació de flux. A continuació, introdueix les seves característiques de múltiples dimensions:
Classificació del mode de unitat i del model
Segons l'estructura, es pot dividir en la tija creixent i la tija no augmentada. Els models comuns inclouen:
Z40h (placa de porta elàstica de tipus de falca augmentada)
Z41H (placa de porta única rígida de tipus Wedge Rising Stem)
Z45H (placa de porta rígida de la falca de tija no augmentada).
Especificació de les vàlvules de les vàlvules de la porta de la falca d'acer
|
Rang de mida
|
1/2 a 16 in
|
Conexió
|
Connexió de la brida
|
|
Material
|
Acer inoxidable 304/316/316L, WCB, ferro colat
|
Pressió
|
25/06/40 bar
|
|
TMeratura líquida
|
-10 a 425 graus
|
Mitjà adequat
|
Aigua, petroli, gas, etc.
|
|
Estàndard de brida
|
Estàndard Ansi, Jis, Din, GB
|
Tipus per triar
|
Vàlvula de porta de tija ascendent, porta de tija que no augmenta
|
|
Pressió
|
Classe 150/Classe 300/Classe 600
|
Inspecció i prova
|
ISO5208, API598
|
|
Dimensió de la connexió
|
ASME B16.5, ASME B16.25
|
Cara a cara
|
ASME B16.10
|
|
Disseny i fabricació
|
ASME B16.34, API 600
|
Accessoris opcionals
|
Vàlvula de solenoide de Namur, interruptor de límit, FRL, indicador de posició, dispositiu manual
|

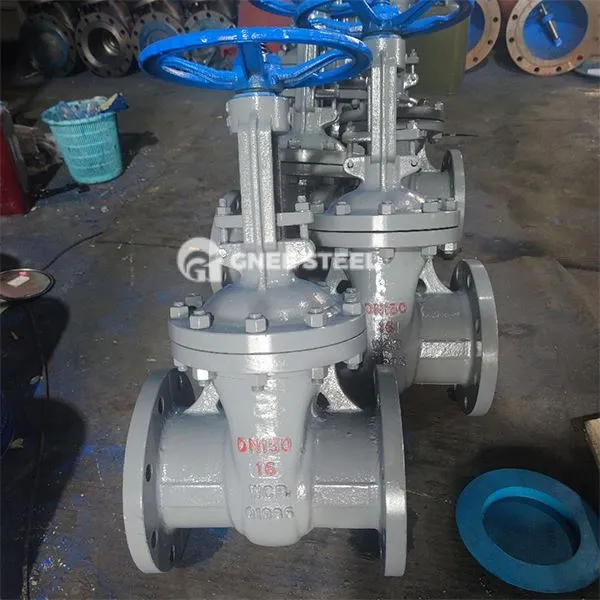

Vàlvules de la porta de la falca d'acer encastades
Avantatges i limitacions
Vantages: l'estructura en forma de falca pot segellar eficaçment amb pressions baixes i altes, i la porta es separarà del seient de la vàlvula en el moment de l'obertura i el tancament, reduint el desgast de la superfície de segellat.
Limitacions: només admet una operació completa o completa tancada i no es pot utilitzar per a la regulació de flux.
