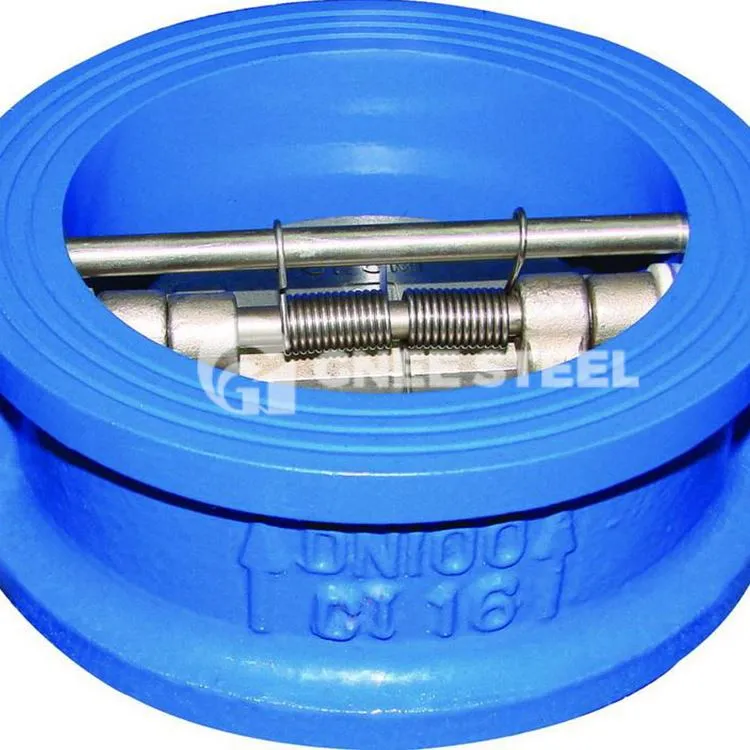

La vàlvula de retenció de doble placa tipus hòstia pot reduir significativament el cop d'ariet a causa de la seva curta carrera de tancament i la càrrega de la molla. S'utilitza principalment en xarxes de canonades de drenatge i subministrament d'aigua municipals, industrials i de gran alçada. Com que la seva longitud estructural és més curta que les vàlvules de retenció ordinàries, és fàcil d'instal·lar.
- Dades tècniques
GAMMA: DN 40 A DN 1400
Disseny:EN16767(EN12516-1) / API594 (ASME B16.34)
Connexions: Hòstia o brida PN6 a PN100 ACC. a EN1092-1 /PN6 a PN40 ISO7005-1 / BS 4504 sect 3.2 ANSI 125# a 600# ACC. segons ASME B16.1/B16.5/B16.47 (JIS5/10K)
Cara a cara: EN588 sèrie 16 / API594
Proves: EN12266 (ISO5208) o API598
Pressions màximes de treball: segons la construcció del material
Temperatures de funcionament: -20ºC +120ºC (per a altres temperatures consultar).
Contrapressió mínima per a l'estanquitat: {{0}},3 a 0,5 Bars.
Marcatge: EN-19 / ASME B16.34 (MSS Sp25).
Materials: ferro dúctil, acer, acer inoxidable, superduplex, brz-alu.
- Normes i especificacions:
1. Disseny i fabricació: API 594, API 6D, JB/T 8937;
2. Longitud de l'estructura: API 594, API 6D, DIN 3202, JB/T 8937;
3. Grau pressió-temperatura: ANSI B 16.34, DIN 2401, GB/T 9124, HG 20605, SH 3406, JB/T 74;
4. Prova i inspecció: API 598, JB/T 9092;
5. Brida de canonada: JB/T 74-90, GB/T 9112-9124, HG 20592-20635, SH 3406, ANSI B 16.5, DIN 2543-2548, GB/T 13402, API 605, ASME B 16.47.
- Característiques estructurals de les vàlvules de retenció d'hòsties:
1. La longitud estructural és curta i la seva longitud estructural és només d'1/4 a 1/8 de la vàlvula de retenció de brida tradicional;
2. Mida petita i pes lleuger, el seu pes és només d'1/4 a 1/20 de la vàlvula de retenció de brida tradicional;
3. El disc de la vàlvula es tanca ràpidament i la pressió del cop d'ariet és petita;
4. Tant les canonades horitzontals com les verticals es poden utilitzar per a la instal·lació;
5. El canal de flux és suau i la resistència del fluid és petita;
6. Acció sensible i bon rendiment de segellat;
7. La carrera del disc de la vàlvula és curta i l'impacte de tancament de la vàlvula és petit;
8. Estructura general, simple i compacta, aspecte bonic;
9. Llarga vida útil i gran fiabilitat.
