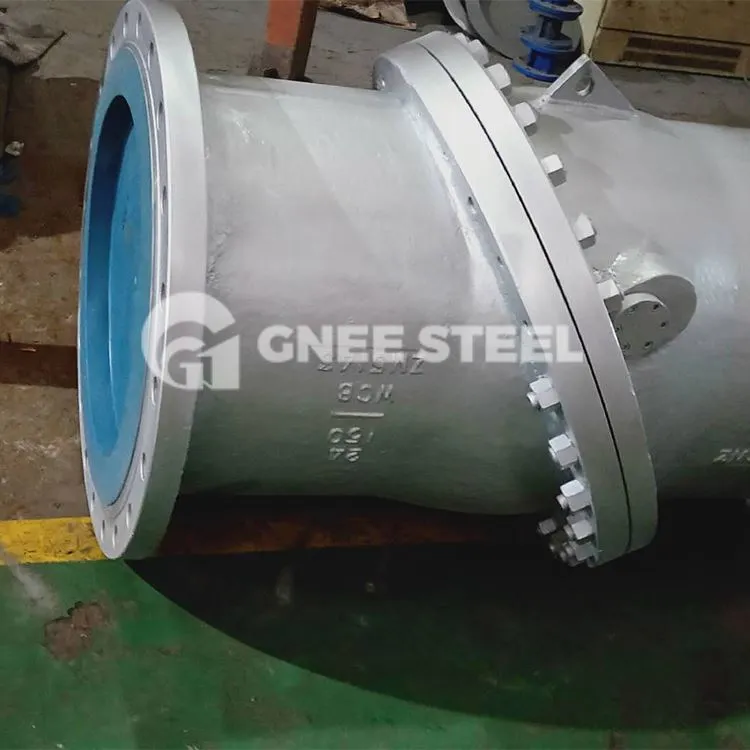

La vàlvula de retenció de la placa oscil·lant és adequada per evitar el flux invers de fluid en canonades horitzontals o verticals. En canonades verticals, o canonades amb qualsevol angle d'inclinació entre horitzontal i vertical, aquestes vàlvules de retenció només són adequades per a canonades amb cabal mitjà cap amunt.
|
Interval de talles |
Material del cos |
|
2"-60" DN50-DN1500 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Classificació de pressió |
Material del disc |
|
Classe150-Classe 1500 PN16-PN100 |
WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
|
Finalitzar la connexió |
Material del seient |
|
Brida (FF, RF, RJ), BW |
A105 |
|
Estil d'estructura |
Material de la tija |
|
Port complet |
/ |
|
Opcions de l'actuador |
Estàndard de disseny |
|
/ |
ASME B16.34, API 6D |
|
Rang de temperatura |
Estàndard cara a cara |
|
-196 grau ~550 graus |
ASME B16.10 |
|
Estàndard de connexió |
Estàndard de prova |
|
Perforació de brida: ASME B16.5 Soldadura a tope: ASME B16.25 |
API 598 |
Material
| codi |
Cos |
Disc | Seient de segellat | |
|
P |
CF8 |
CF8+STL |
0Cr19Ni9 |
PTFE |
|
R |
CF8M |
CF8M+STL |
0Cr17Ni12Mo2 |
|
|
K |
CF3 |
CF3+STL |
00Cr19Ni11 |
|
|
J |
CF3M |
CF3M+STL |
00Cr17Ni14Mo2 |
|
|
E |
CN7M |
CN7M+STL |
20 Aliatge |
|
|
C |
WCB |
WCB+13Cr |
0Cr19Ni9 |
|
|
D |
LCB |
CF8+STL |
0Cr19Ni9 |
|
PRINCIPALS CARACTERÍSTIQUES
Apte per a totes les brides estàndard
Curt Cara a Cara
Excel·lent estanquitat segons API 598
Baixa caiguda de pressió i pressió d'obertura
Reacció de tancament ràpid (seient oblic) que redueix el cop d'ariet
Com a opció la molla auxiliar augmenta la reacció de tancament
Vàlvules de retenció de disc
