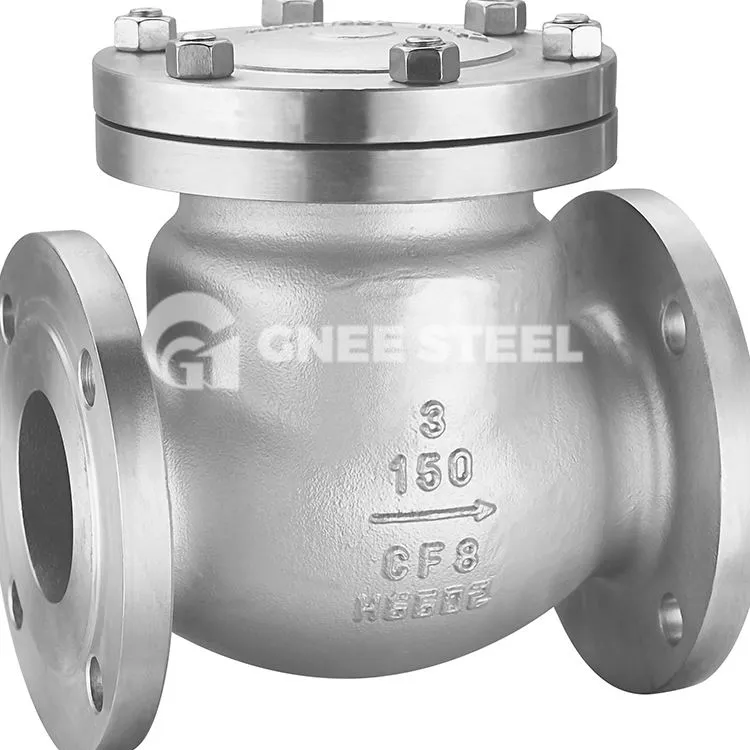

Les vàlvules de retenció swing s'utilitzen principalment en canonades horitzontals, però també es poden utilitzar en canonades verticals. Quan s'utilitza en canonades verticals, el medi ha de fluir de baix a dalt.
- Disseny i fabricació segons API 6D, BS1868 o ASME B16.34 ◆ Classificacions PT segons ASME B16.34
- Dimensions cara a cara segons ASME B16.10 ◆- Extrems amb brides segons ASME B16.5
- Extrems de soldadura a tope a ASME B16.25 ◆ Extrems roscats a ASME B1.20.1
- Extrems de soldadura per endoll segons ASME B16.11 ◆ Marcació de vàlvules segons MSS SP-25
- Inspeccionar i provar segons l'API 598
- Estructurat en coberta cargolada
- Classificacions de pressió de la classe 150 a la classe 1500, PN16 a PN260
- Termina les connexions en brides RF o RTJ, soldades a tope i acanalades
- Les mides oscil·len entre 1/2" i 2" per als articles forjats i de 1 1/2" a 60" per a fosos.
- Materials del cos disponibles en CF8, CF8M, CF3, CF3M, Cast Duplex i Super Duplex Steel
- Materials de retall disponibles en SS304, SS304L, SS316, SS316L i altres especials
- Sistema de bypass opcional i muntatge de contrapès.
- Opcions de port complet o port normal
| Model | Mida | DN (mm) | Pressió mediàtica | Temperatura del medi |
|---|---|---|---|---|
| SCS-04 | ½" | 15 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-05 | ¾" | 20 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-06 | 1" | 25 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-07 | 1 ¼" | 32 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-08 | 1 ½" | 40 | 0 a 13 BAR | -25 graus a 180 graus |
| SCS-09 | 2" | 50 | 0 a 13 BAR | -25 graus a 180 graus |
Vàlvules de retenció SS
