Descripció dels productes

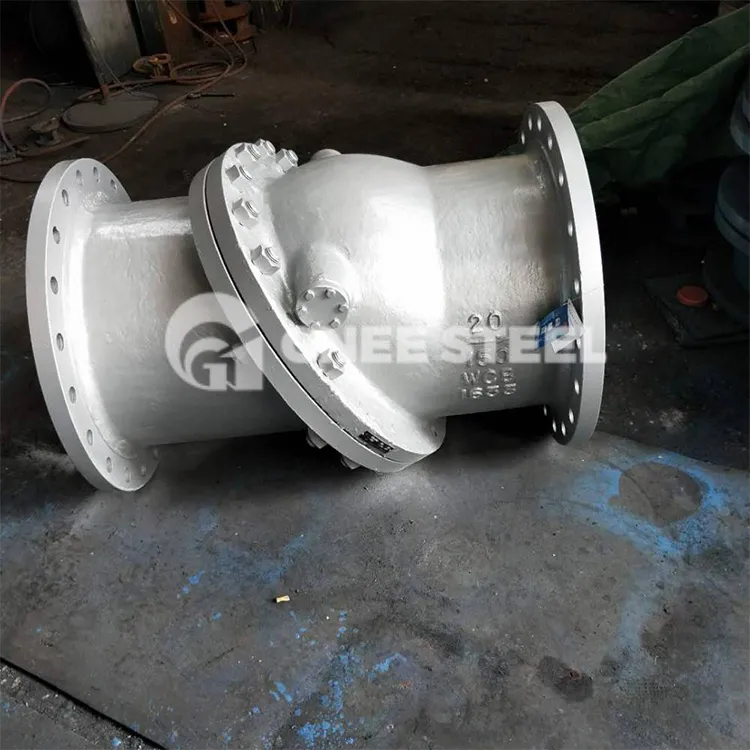

La vàlvula de comprovació de la placa Swash PXH44H és una vàlvula amb un disseny estructural especial. S'utilitza principalment per evitar el flux de medi del sistema de canonades i protegir la seguretat de l'equip. Les seves característiques bàsiques són que no aconsegueix cap impacte i un funcionament de soroll baix mitjançant una estructura mecànica optimitzada, alhora que té una resposta ràpida i un rendiment eficient de segellat.
La vàlvula de comprovació de la placa SWASH PXH44H es refereix a PXH44H - 150LB Placa Swash Non - Vàlvula de comprovació de xoc, que és una vàlvula de comprovació de xoc no - amb mida de la brida ASME B16,5 GB Hg sh. El seu avantatge principal és superar l’impacte i el fenomen de martell d’aigua causat per les vàlvules de control de swing i les vàlvules de control de l’elevació en condicions de treball i aconseguir un funcionament no xoc.
|
Mides intervals |
De 2 "a 30" |
|
Qualificacions de pressió |
Classe 150 a classe 600, PN16 a PN100 |
|
Acaba les connexions |
Flanda RF o RTJ, Butt - Finalitat o Hub |
|
Inspeccionar i provar |
API 598 o API 6D |
|
Butt - acaba la soldadura |
ASME B16.25 ◆ Marques de vàlvules a MSS SP-25 |
|
Dimensions cara a cara |
API 6D o ASME B16.34 ◆ Acabats brides a ASME B16.5 |
|
Disseny i fabricació |
API 6D, ASME B16.34 o equivalent. ◆ Qualificacions PT a ASME B16.34 |
Materials de parts
|
Codi |
Cos de vàlvula |
Disc |
Seient de segellat |
|
|
P |
Cf8 |
Cf 8+ stl |
0cr19ni9 |
PTFE |
|
R |
Cf8m |
Cf8m+stl |
0CR17NI12MO2 |
|
|
K |
Cf3 |
Cf 3+ stl |
00CR19NI11 |
|
|
J |
Cf3m |
Cf3m+stl |
00CR17NI14MO2 |
|
|
E |
Cn7m |
CN7M+STL |
Aliatge 20 |
|
|
C |
WCB |
Wcb +13 cr |
0cr19ni9 |
|
|
D |
LCB |
Cf 8+ stl |
0cr19ni9 |
|
Tamany
|
Diàmetre de la vàlvula |
NPS |
2 |
2 ? |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
26 |
28 |
30 |
32 |
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
650 |
700 |
750 |
800 |
|
|
L |
203 |
216 |
241 |
292 |
356 |
495 |
622 |
698 |
787 |
864 |
978 |
978 |
1295 |
1295 |
1143 |
1143 |
1194 |
|
|
D |
160 |
182 |
196 |
230 |
300 |
390 |
432 |
510 |
540 |
635 |
700 |
770 |
900 |
930 |
991 |
1020 |
1150 |
|
|
W |
178 |
198 |
224 |
252 |
326 |
426 |
456 |
530 |
576 |
670 |
740 |
818 |
948 |
988 |
1050 |
1090 |
1240 |
|
|
Pes (Kg) |
11 |
16 |
22 |
34 |
62 |
112 |
169 |
238 |
337 |
420 |
550 |
685 |
910 |
1055 |
1260 |
1540 |
1860 |
|
Característiques estructurals
El disc de la vàlvula excèntrica doble contacta gradualment a la superfície de segellat en tancar -se, aconseguint Impact - lliure i soroll - Operació lliure.
Micro - Seient de vàlvula metàl·lica elàstica amb un bon rendiment de segellat.
Disseny de discs de vàlvula de papallona, obertura i tancament ràpid i sensible, una llarga vida útil.
L’estructura de la placa de balanceig fa que el canal fluid racionalitzi, amb una petita resistència al flux i un efecte d’estalvi d’energia.
