El disc de la vàlvula de retenció d'alta temperatura té forma de disc i gira al voltant de l'eix de rotació del canal del seient de la vàlvula. Com que el canal interior de la vàlvula està racionalitzat, la resistència al flux és menor que la de la vàlvula de retenció de papallona ascendent. És adequat per a cabals baixos i canvis poc freqüents de cabal. Per a aplicacions de gran diàmetre, no és adequat per al flux pulsat i el seu rendiment de segellat no és tan bo com el tipus d'elevació. Les vàlvules de retenció de papallona es divideixen en tres tipus: tipus de disc únic, tipus de disc doble i tipus de mitja meitat. Aquestes tres formes es divideixen principalment segons el diàmetre de la vàlvula. L'objectiu és evitar que el medi atura el flux o el retrocés i debiliti l'impacte hidràulic.
| Mida de la vàlvula | 2″–36″ DN50–DN900 |
|---|---|
| Classe de pressió | De 150 a 600 lliures de PN10 a PN64 |
| Materials | WCB, CF8, CF3, CF8M, CF3M, B148, A105, LF2, F304, F316 |
| Normes de disseny i fabricació | API6D |
| Normes de cara a cara | ASME B16.10 |
| Normes de dimensions de brida | ASME B 16.5, ASME B16.47, EN1092-1 |
| Normes de prova de pressió | API 598 (zero fuita), API 6D |
| Normes d'assaig de seguretat contra incendis | API607 |
| Certificacions de qualitat/producte | ISO9001, ISO14001, ISO18001 |
| Emissions fugitives | ISO 15848-1, API 622 |
| NEIX | CNAE MR 0103 CNAE MR 0175 |
| Opcions d'operador de vàlvules | – |
| Classe de tancament | API 598 (zero fuites), |
| Avorrit | Full Bore |
| Tipus de connexió de procés | Tipus d'hòstia, Tipus de brida, |

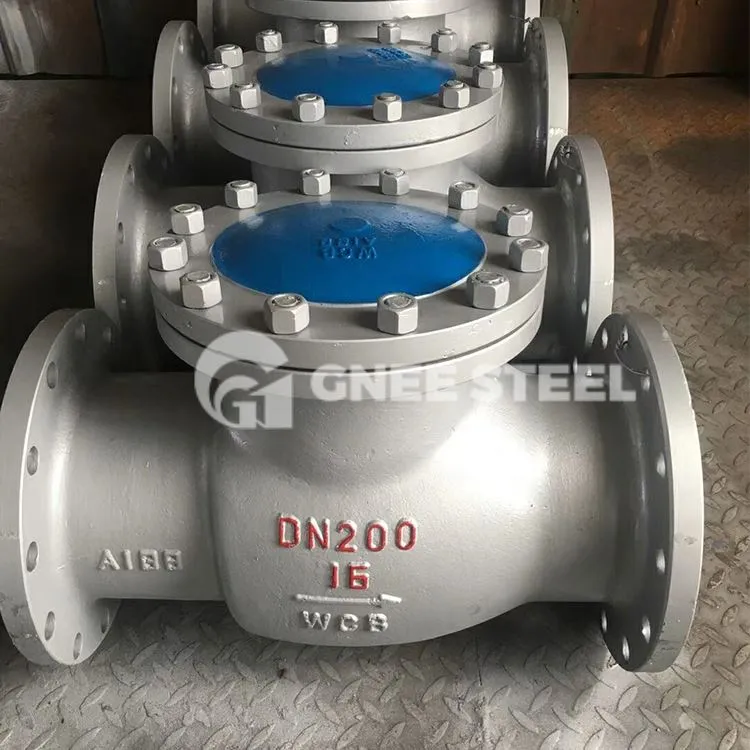

- vàlvula de retenció d'alta temperatura
- Avantatges de la vàlvula de retenció d'alta temperatura
1. Tipus directe, resistència al flux mitjà petita;
2. El manteniment i la reparació són còmodes i ràpids.
3. El port central de la vàlvula adopta una estructura de segellat de pressió automàtica. Com més alta sigui la pressió mitjana, millor serà el rendiment de segellat;
4. L'obertura i el tancament de la vàlvula es realitzen per la força del medi. Quan el medi torni, es tancarà automàticament i ràpidament.
5. La superfície de segellat està feta d'aliatge dur a base de cobalt Stellite, que té una gran duresa, resistència a la corrosió, resistència a la cavitació, excel·lent resistència a les ratllades i la vàlvula té una llarga vida útil.
