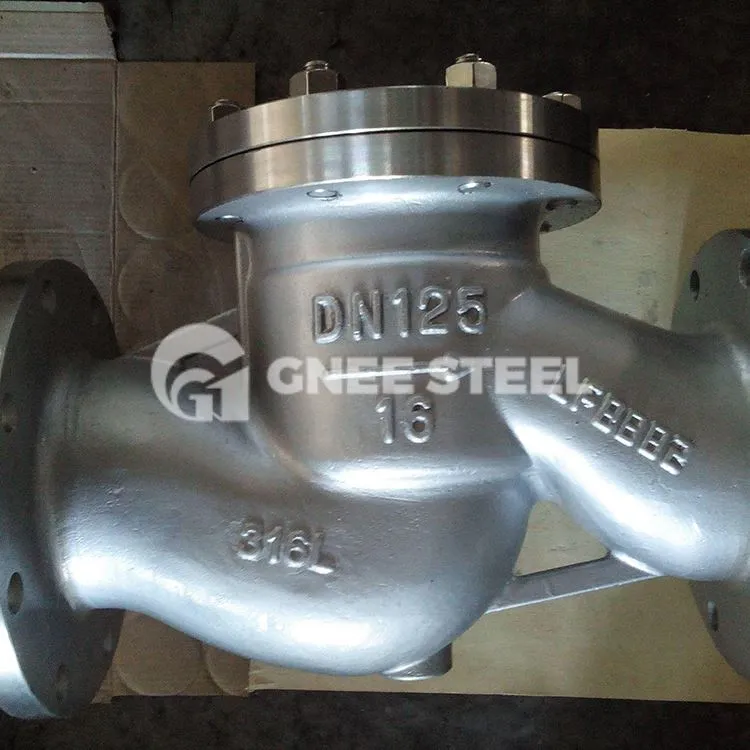

La vàlvula de retenció de gir es compon principalment del cos de la vàlvula, la tapa de la vàlvula, el seient de la vàlvula, el disc de la vàlvula, el balancí, el passador, el suport i altres peces. El disc de la vàlvula gira al voltant d'un passador situat fora del seient de la vàlvula. La part posterior del disc de la vàlvula s'instal·la de manera fixa en un extrem del balancí mitjançant un cargol i una femella de connexió, i l'altre extrem del balancí s'instal·la de forma articulada al suport de paret de la cavitat del cos de la vàlvula. La pressió mitjana a l'extrem d'entrada empeny el disc de la vàlvula perquè giri i s'obri, i la pressió mitjana a l'extrem de sortida i el pes propi del disc de la vàlvula fan que el disc de la vàlvula es tanqui.
Especificació del paràmetre principal:
Disseny i fabricació: vàlvula de retenció d'acer fos a BS 1868, ASME B16.34, API 6D
Inspecció i prova: API598, API600 o API 6D
End Flange Dimension:ASME B16.5(for NPS≤24,ASME B 16.47 series B,API 605,ASME B16.47 A Series,MSS SP-44(for NPS>24)
Mida final BW: ASME B16.25
Cara a cara i extrem a extrem: ASME B16.10
Classificacions pressió-temperatura: ASME B16.34
Dimensió del gruix de la paret: API 600, BS 1868
Gamma de productes
Material del cos: acer al carboni, acer inoxidable, acer aliat, bronze
Diàmetre nominal: 1/2 "~ 48" (DN15 ~ DN1200)
Connexió final: RF, RTJ, BW
Interval de pressió: classe 150 ~ 2500 (PN16 ~ PN420)
Temperatura de treball:-196ºC~+560ºC
Estàndard de disseny
|
Disseny de vàlvules |
ANSI, ASME, API, DIN, JIS, BS, GB |
|
Finalitzar la connexió |
Brida, soldadura a tope, soldadura de sòcol |
|
Prova |
API 6D, API 598 |
Com instal·lar una vàlvula de retenció giratòria?
Les vàlvules de retenció de gir es poden instal·lar horitzontalment o verticalment. Abans d'instal·lar la vàlvula de retenció basculant, heu d'assegurar-vos que la fletxa de flux està en la direcció correcta. Si s'instal·la verticalment, la fletxa de flux ha d'apuntar cap amunt per permetre que el líquid que flueix a través de la canonada flueixi cap amunt i evitar que la gravetat l'estimi cap enrere i contamini el subministrament d'aigua.
Els passos següents us guiaran sobre com instal·lar una vàlvula de retenció oscil·lant:
Pas 1: mireu dins de la vàlvula
Assegureu-vos que no hi hagi res enganxat dins del cos de la vàlvula. Si un objecte petit entra a la vàlvula de retenció de gir, pot provocar que el disc s'enganxi, impedint tot el flux d'aigua.
Pas 2: allunyeu el disc de la superfície del seient i comproveu el seu funcionament per assegurar-vos que es pot moure lliurement.
Pas 3: assegureu-vos que els extrems de la brida no tinguin rebaves o vores que puguin impedir un segellat adequat.
Pas 4: instal·leu la vàlvula en la direcció del flux d'acord amb la fletxa de direcció del flux, assegurant-vos que hi hagi una secció de canonada recta de 3 vegades el diàmetre aigües amunt.
Pas 5: si s'instal·la verticalment, la direcció del flux ha de ser cap amunt; si s'instal·la horitzontalment, la coberta de la vàlvula ha d'estar cap amunt.
