Descripció de la vàlvula de comprovació elèctrica
Electric Check Valve és un dispositiu de comprovació que controla l’obertura i el tancament del disc de la vàlvula a través d’un actuador elèctric. Té la funció de tancament únic d’una vàlvula de comprovació tradicional i la capacitat de control d’automatització remota d’una vàlvula elèctrica. Les seves funcions bàsiques inclouen:
B
Obertura i tancament intel·ligents: rebre senyals externs (com ara instruccions de PLC) a través de l’actuador elèctric per aconseguir una obertura i tancament precisos de la vàlvula.
Components bàsics
Cos de la vàlvula: adopta majoritàriament una estructura d’acer inoxidable de tres peces (coberta de vàlvula esquerra + cos de vàlvula mitjana + coberta de la vàlvula dreta), que es fixa per cargols per millorar el segellat;
Disc de vàlvules: disseny d’elevació o swing, la superfície de segellat està coberta de capa fluoroplàstica/de goma, adequada per a medis corrosius;
Actuador elèctric: Motor integrat, dispositiu de transmissió d’engranatges de cuc, admet el senyal de 4 ~ 20mA o control de comandaments digitals.
Principi de treball
Flow Forward: La pressió mitjana empeny el disc de la vàlvula obert per permetre la circulació; Flux de retrocés o tancament actiu : l’actuador elèctric condueix el disc de la vàlvula per forçar el tancament al bloqueig de backflow (les vàlvules de control tradicionals es basen en la pressió mitjana i el pes mort, mentre que les vàlvules de control elèctric poden intervenir activament).
Especificació de la vàlvula de comprovació elèctrica
| Part | Material | En especificació. |
| Cos | Fosa | A126 Classe B |
| Ferro dúctil | A536 Gr. 65-45-12 | |
| Eix | Acer inoxidable 410 | A276 S410 00 |
| Acer inoxidable 431 | A276 S431 00 | |
| Anell de seient | EPDM /NBR | |
| Anell | EPDM /NBR | |
| Caiguda | PTFE | |
| Bronze | B62 C83600 | |
| Estàndard de vàlvules | ||
| ISO 5752/BS5155/BS EN 593/MSS SP -67/API 609 | ||
| Tempratura i qualificació de pressió | ||
| Pressió laboral | 16Bar/27.5Bar | |
| Pressió de prova | Shell: 24bar/37.5Bar | |
| Segell: 17.6bar/27.5Bar | ||
| Temperatura de treball | -20 grau a 110 graus EPDM Seat | |
| -10 grau fins a 80 graus NBR Seat | ||
| Suports adequats | Aigua, petroli i gas | |
| Descripció Productes | ||
| Tamany | Dn 40- dn1200 | |
| Brida final | Ansi B 16.1, EN 1092, com a 2129 | |
| Cara a cara | Ansi B 16.10; EN 558-1 Sèrie 20 | |
| Brida superior | ISO 5211 | |
| Productes relacionats | 1. | 2. GLAGES |
| 3. Accessoris de boles d’acer de carboni | 4. Pipes | |
| 5. Fitges d’alta pressió | 6. Vàlvules | |
| 7. Ptfe. Cinta de segell de lectura | 8. accessoris de llautó | |
| 9. accessoris de canonades de ferro dúctil | 10. accessoris de coure | |
| 11. Accessoris ranats | 12. Accessoris sanitaris, etc. | |
| Certificat | BSI, ISO9001: 2008 | |
| Aplicacions | Aigua dolça, aigües residuals, aigua de mar, aire, vapor, menjar, medicina, olis, alcalis, sal, etc. | |
| Els dibuixos o dissenys del comprador estan disponibles. | ||
| Paquet | 1. Cartons sense palets. | |
| 2. Cartons amb palets. | ||
| O com a requisits del comprador. | ||

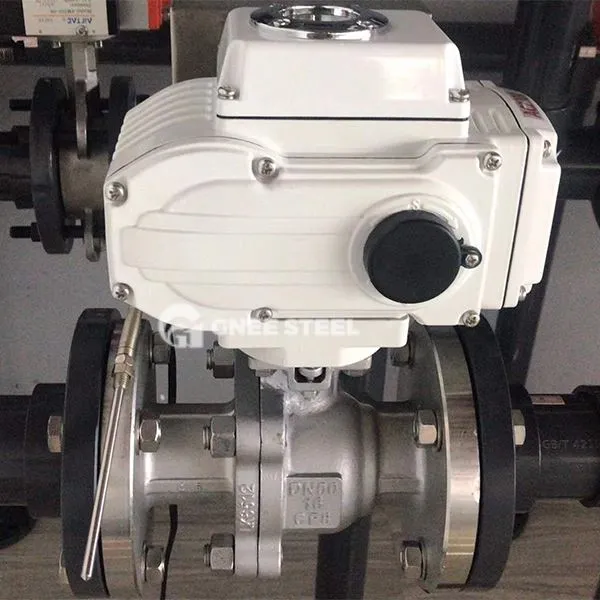

Vàlvula de comprovació elèctrica
Avantatges
Fiabilitat de la fiabilitat: l'actuador elèctric pot obligar el disc de la vàlvula a tancar -se, evitant la fallada de la vàlvula de revisió tradicional a causa del bloqueig de les impureses; Life Life: La resistència a la corrosió de l’acer inoxidable és millor que la de les vàlvules d’acer de fosa/carboni.
Limitacions
Dependència de l’alimentació externa : Quan l’energia està desactivada, ha de confiar en la potència de còpia de seguretat o l’estructura mecànica per mantenir la funció; COST.
