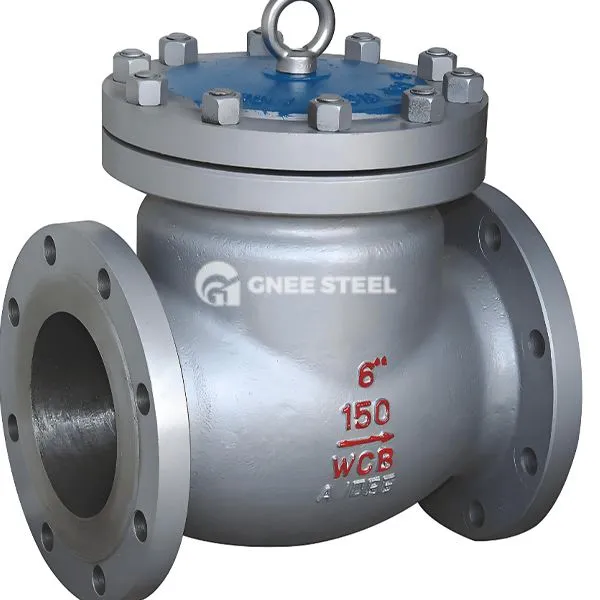

Vàlvula de control de swing del segell de pressióDescripció
La vàlvula de control de gronxador segellada a la pressió és una vàlvula que aconsegueix l’apagada unidireccional girant el disc de la vàlvula al voltant de l’eix. La seva característica bàsica és l’ús d’una estructura de segellat d’atracció de pressió (com ara una junta metàl·lica o un anell de segellat elàstic) per millorar el rendiment de segellat en condicions d’alta pressió a través de la pressió mitjana per evitar efectivament les fuites. És adequat per a sistemes de canonades d’alta pressió com el petroli i les indústries químiques per evitar el flux de retrocés mitjà i reduir els efectes del martell d’aigua.
Cos i components de segellat
Material corporal Valve: acer al carboni (WCB), acer inoxidable (316/304) o acer dúplex (2205), adequat per a alta pressió (menor o igual a PN420) i Corrosive Media.
Estructura de segellat que s’atreu a si mateix: s’utilitza la junta de ferides en espiral metàl·lica o l’anell O entre la coberta de la vàlvula i el cos de la vàlvula. Quan la pressió mitjana augmenta, la pressió de la superfície de segellat es millora per aconseguir fuites zero (velocitat de fuita inferior o igual a 0. 01%) .
Disseny de la solapa i la unitat Valve
Flauta de la vàlvula: la solapa de la vàlvula en forma de disc gira al voltant de l’eix giratori i el canal racionalitzat redueix la resistència al flux (30% ~ 50% inferior al tipus d’elevació), adequat per a escenaris de baix cabal (DN50 ~ DN1200).
Mecanisme de Buffer: Alguns models tenen molles d’amortiment integrades o tampons hidràulics per reduir l’impacte del tancament de la solapa de la vàlvula i evitar la vibració del pipel.
Especificació de la vàlvula de verificació del segell de pressió
Mida: 2 "~ 24" (DN50mm-DN600mm)
Pressió: ANSI 600LB ~ 3500LB (PN100 ~ PN420)
Mitjà: aigua de gas aire
Temperatura: -29 grau -550 grau
Cos: A105, Alloy Steel, CF8
Mètode de connexió: soldadura roscada, brida, brida
Normes de fabricació: API 6D, GB/T 12235-2007
Normes d’inspecció: API 698, GB/T 12224-2015
Normes de longitud: ASME B 16.10, GB/T 12221-2005
Standards de la brida: jb/t 74-94, gb/t 9113-2010
Valoració de pressió: ASME B 16.34, GB/T 12224-2015
Normes de brida: ASME B16.5, ASME B16.47 A, API 605
Vàlvula de control de swing del segell de pressió
Avantatges
Segellat d’alta pressió fiable: el disseny de segellat d’auto-tensió té un millor rendiment de segellat a alta pressió (superior o igual a PN160), evitant el problema de solt del cargol del segellat tradicional de la brida.
Law Resistance i Long Life: El cos de la vàlvula racionalitzada redueix la pèrdua de pressió (menys o igual a 0. 05mpa), i la superfície de segellat d’aliatge resistent al desgast (com l’aliatge d’estellit) té una vida de fins a 100, {{4} obertures i tancaments.
Instal·lació Flexible: admet la instal·lació de canonades horitzontals, verticals o inclinades. Quan s’instal·la verticalment, la direcció del flux mitjà ha de ser de baix a la part superior.
