Descripció de la vàlvula de verificació industrial
Industrial Valve és una vàlvula automàtica utilitzada en sistemes de canonades industrials per evitar el flux de retrocés mitjà. Realitza el control del flux unidireccional a través del pes mort del disc de la vàlvula, la pressió mitjana o la força de molla per assegurar la seguretat dels equips i l'estabilitat del procés. Les seves funcions bàsiques inclouen:
Flux de retrocés mitjà: bloquejar el flux invers de líquid per evitar riscos com la reversió de la bomba i l'efecte de martell d'aigua de canonades;
OBERENTACIÓ I CLASEMADA AUTOMÀTICA: No es requereix potència externa i el moviment del disc de la vàlvula es realitza basant -se en la pressió de fluids i l'estructura mecànica.
Tipus principals i característiques estructurals
| tipus | distintiu | aplicació |
|---|---|---|
| LVàlvula de comprovació IFT | El disc de la vàlvula llisca al llarg de la línia central vertical del cos de la vàlvula, amb un segellat fort i una gran resistència | Pipelines d’alta pressió i de petit diàmetre (com ara punts de venda de reactor químic) |
| SVàlvula de verificació d'ala | El disc de la vàlvula gira al voltant de l’eix, amb una gran capacitat de flux, adequat per a cabals baixos i canonades de gran diàmetre | Pipelines de petroli i gas natural |
| Vàlvula de verificació de papallones | El disc de la vàlvula és una estructura en forma de papallona amb una mida petita i un pes lleuger i cal instal·lar-la horitzontalment. | Sistema de climatització, xarxa de tractament d'aigües |
| Vàlvula de verificació del tipus de bola | El disc de la vàlvula esfèrica té una forta capacitat d’auto-neteja a la superfície de segellat i és resistent a l’erosió per part de les partícules. | Sistemes de lubricació per a plantes de vestir de mineral i plantes químiques |
| Vàlvula de comprovació silenciosa | Instal·leu un dispositiu buffer per reduir el soroll d’impacte del disc de la vàlvula, adequat per a escenes sensibles al soroll | Construir subministrament i drenatge d'aigua, suport de precisió |
Especificació de la vàlvula de comprovació industrial
Mides de la vàlvula: 1/2-36 "(dn 15- dn900)
Pressió: classe Ansi 150-2500 (pn 16- pn420)
Temperatura: -196 a 500 graus
Materials del cos: ferro colat, acer de carboni, acer inoxidable, acer aliatge i acer dúplex
Retall (disc/tija): ferro colat, acer de carboni, acer inoxidable, acer dúplex i acer aliatge
Disseny: ASME 16.34/API 6D/API 600/BS 1868
Cara a cara: ASME B16.10
Final de la brida: ASME B16.5, ASME B16.47
BW END: ASME B16.25
Prova: API 598/API 6D/BS 6755
Especial: nace Mr -01-75

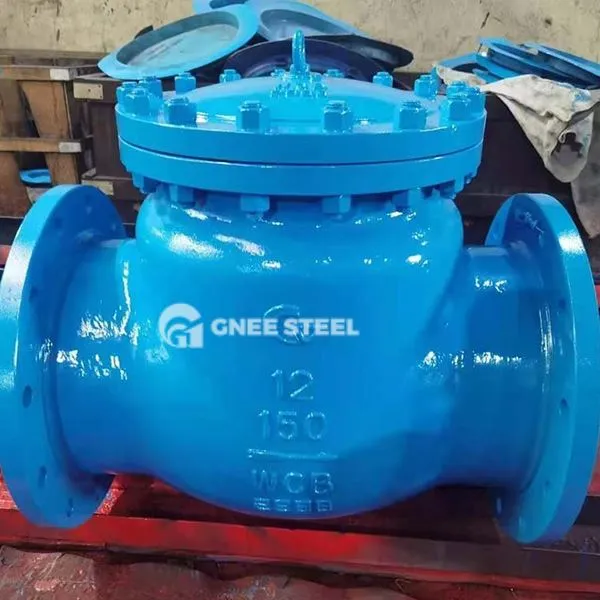

vàlvula de revisió industrial
Aplicacions
Energia i indústria química : evitar el flux de fons de mitjans de temperatura i alta pressió (com ara canonades de vapor i punts de venda de reactor); Sistema de tractament d'aigua: Eviteu el flux d'aigua després de tancar la bomba i causar danys al ralentí; Farmacèutic/Aliments: el material d'acer inoxidable sanitari és adequat per a un entorn estèril per evitar la contaminació creuada; MINING I METALLURGIA: S'utilitzen vàlvules de revisió de reversió del tipus boles per al control de canonades de mitjans de vestir i que contenen partícules.
