Descripció de la vàlvula de verificació del disc

La vàlvula de comprovació del disc és un tipus de vàlvula de control de swing. La seva característica bàsica és que utilitza un disc de vàlvula en forma de disc com a part d'obertura i tancament, i s'adona del control del flux unidireccional girant al voltant de l'eix giratori del canal del seient de la vàlvula. Aquesta vàlvula està dissenyada per a canonades de flux de flux mitjà i gran, cabal baix i estats estables, especialment per a escenes amb alt risc de flux de retrocés mitjà.
Dimensions de classificació:

By the number of valve discs: single disc (conventional diameter), double disc (DN≤600), multi-disc (DN>600), el disseny multi-disc pot dispersar la força d’impacte de tancament;
Amb la forma de segellat: segell dur metall (resistent a alta temperatura i alta pressió), segell suau elàstic (adaptable a medis corrosius).
Estructura bàsica i principi de treball
Composició estructural
Cos de vàlvula: majoritàriament fabricat en acer fosa, acer inoxidable o aliatge, adequat per a diàmetres de canonades de DN15 a DN32 0 0; disc: Disc: fabricat amb material compost Superfície: Disseny de canals racionalitzat per reduir la resistència al flux mitjà (coeficient de resistència al flux inferior o igual a 0,3).
Principi de treball
Flux cap endavant: la pressió mitjana empeny el disc per girar al voltant de l’eix per obrir -se. Com més gran sigui el flux, més gran és l’angle d’obertura (fins a 90 graus); retrocés invers: el disc es tanca ràpidament sota l’acció de gravetat, l’empenta inversa mitjana i l’assistència de la molla (opcional) per bloquejar el flux de retrocés

Especificació de la vàlvula de comprovació del disc

Mida nominal	2 "~ 40" (dn50 ~ dn1000)
Pressió nominal	Classe 150 ~ Classe 2500 (PN10 ~ PN250)
Estàndard:	API 6D, API 594, ASME B16.34
Material corporal	Acer de carboni, acer inoxidable, acer aliatge, acer inoxidable dúplex
Connexió final	RF, BW, RTJ
Nom del producte	Vàlvula de control d'acer inoxidable Synhe
Certificat	API, CE, ISO, EAC, TS
Final de la connexió	Fil FF (G.NPT, BSPT, BSP, DIN259\/2999)
Mitjà adequat	Aigua, oli i una mica de líquid corrosiu
Temperatura de treball	-40 a 300 graus c
Moq	10 PC
Termini de pagament	30%de dipòsit TT, el saldo es paga abans d’enviar la mercaderia
Paquet	Bosses de plàstic ------- Caixes de paper ------- Cartons ------- casos de Plywood
Termini de lliurament	15-30 dies segons la comanda qty
Port d’enviament	Tianjin, Ningbo, Xangai
Capacitat per produir	10000pcs\/setmana

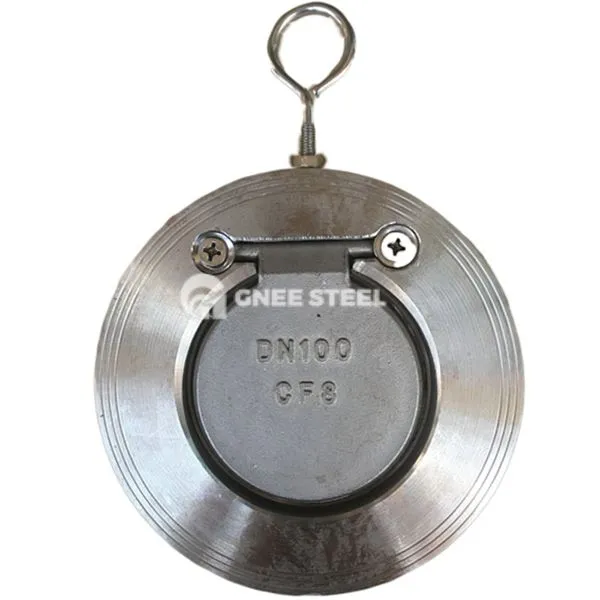

Vàlvula de comprovació del disc

Característiques de rendiment i punts de selecció
‌Vavants i característiques‌
Petita resistència al flux (aproximadament un 35% inferior a la vàlvula de control de l’elevació), adequada per a un cabal baix i escenaris de flux alt;
Instal·lació vertical\/horitzontal flexible, sense restriccions de direcció estrictes (quan s’instal·la verticalment, assegureu -vos que el medi flueix de baix a dalt).
‌Limitacions i precaucions‌
‌ Rendiment de segellat de referència ‌: no és adequat per a ocasions amb requisits anti-precisió d’alta precisió (com ara canonades d’hidrogen);
‌ Restricció de flux de ploms: els sistemes amb freqüents fluctuacions de flux o de flux dràstics han de ser utilitzats amb dispositius tampons;
‌Instal·lació i manteniment‌: Les vàlvules de gran diàmetre (DN superiors o iguals a 600) han de ser equipades amb una plataforma d’inspecció i el desgast de l’eix s’hauria de comprovar regularment.
