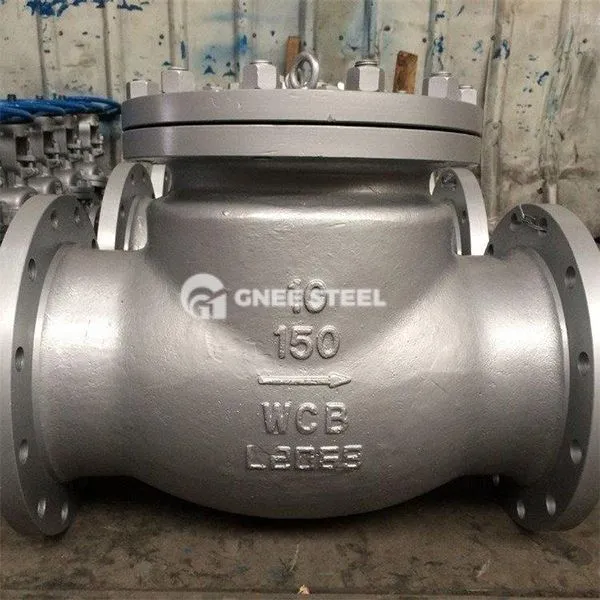

Descripció de la vàlvula de verificació de la línia de gas
La vàlvula de control de gasoducte és un dispositiu de control de flux unidireccional dedicat al sistema de transmissió de gas. Bloqueja automàticament el flux de gas per evitar els perills de seguretat com l'explosió de flashback i el desequilibri de la pressió de la canalització causada per un flux de retrocés mitjà. És un component clau per a la protecció contra la seguretat del gas.
Composició estructural
Components de fàbrica
Cos de vàlvula: majoritàriament fabricat en acer colat, acer inoxidable o aliatge a base de níquel (com ara Inconel), resistent a alta pressió i corrosió (sofre i altres impureses en gas);
Flap de valor: les estructures comunes inclouen la solapa de la vàlvula de disc elevador (apte per a canonades de pressió d’alta pressió de tipus petit de diàmetre) o de la vàlvula de segellat excèntric de doble swing (adequat per a escenaris de baixa pressió de mitjà i gran diàmetre).
Sistema de reducció
Estructura de segellat Hard: el seient de la vàlvula i la solapa de la vàlvula adopten segellat metall-metall (com ara ruixat de carbur de tungstè), resistent a la temperatura alta i s’adapta a les fluctuacions del cabal de gas;
Cape de compensació làstica: Alguns dissenys estan superposats amb juntes de politetrafluoroetilè per millorar la fiabilitat de segellat de les condicions laborals de baixa pressió.
Mecanisme uxiliar
Dispositiu de restabliment de gravitat\/molla: quan s’instal·la verticalment, el disc de la vàlvula es basa en el seu propi pes per tancar, i s’afegeix una molla per ajudar a tancar ràpidament en canonades horitzontals; Dispositiu anti-estàtic: components conductors integrats (com la cadena de guia de malla de filferro de coure) per evitar espurnes estàtiques generades per la fricció del flux de gas
Especificació de la vàlvula de verificació de la línia de gas
|
Garantia |
1 any |
|
Tipus |
Comproveu les vàlvules |
|
Suport personalitzat |
OEM, ODM |
|
Marca |
Gnee |
|
destinada |
BS1688 |
|
Longitud de l'estructura |
ASME B16.10 |
|
Mida de connexió de la brida |
ASME B16.5 |
|
Prova i inspecció |
API 598 |
|
Punt de referència de pressió i temperatura |
ASME B16.34 |
Vàlvula de verificació de la línia de gas
Aplicació i valor de la indústria
| Dimensió funcional | Funcions específiques | Resolució de problemes de la indústria |
|---|---|---|
| Flashback i prevenció d'explosions | Bloqueja el flux invers de gas per evitar que el flashback s’encengui gas residual a la canalització | Reduir el risc d’accidents d’explosió causats per fuites de gas (per exemple, la taxa d’accident de fuites a les estacions receptores del GNL es pot reduir més del 70%) |
| Equipament de potència de protecció | Eviteu que el gas a alta pressió flueixi i afecti el rotor quan el compressor de gas s’atura, evitant així els danys dels equips | Amplieu la vida de les unitats de reforç de gas i reduïu els costos de manteniment |
| Mantenint la pressió estable | Manté l’equilibri de pressió a la xarxa de canonades tancant ràpidament per evitar la fallada del regulador a causa del flux invers | Millorar l'estabilitat operativa dels sistemes de canonades de gas urbà |
