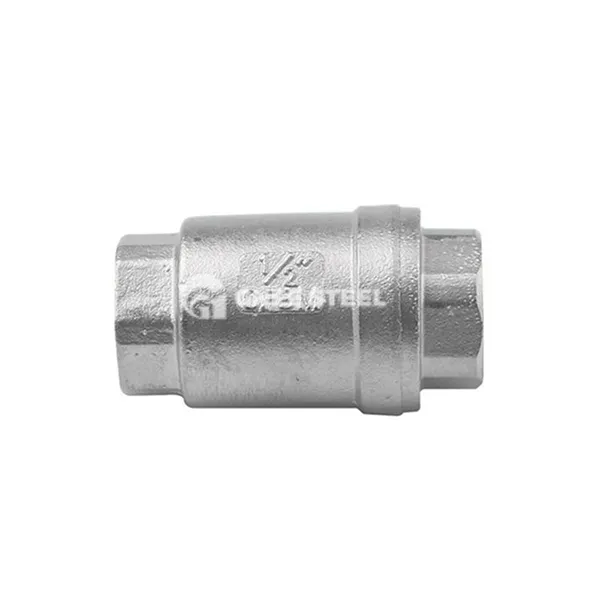

Descripció de la vàlvula de verificació carregada a la molla
La vàlvula de verificació carregada SSpring és una vàlvula unidireccional que es tanca amb l'ajuda de la força de molla, permetent que el medi flueixi en una direcció i bloqueja el flux de fons invers. El seu mecanisme bàsic és:
OBERENT DE FLOWS: La pressió mitjana supera la resistència a la molla i empeny el disc de la vàlvula (com el disc de la vàlvula, la bola, etc.) per obrir, formant un canal de flux;
Tancament del flux inversa: Quan es produeix la pressió mitjana o es produeix el flux de retrocés, la força de molla restableix ràpidament el disc de la vàlvula a la posició de segellat per bloquejar el flux de fons.
L’acció de tancament desencadena la pressió (és a dir, la pressió de ruptura) depèn de la rigidesa de la molla i de les condicions de treball mitjanes.
Tipus i estructura
Classificació per estructura:
Spring Tipus en línia: el disc de la vàlvula és paral·lel a l'eix de canonades, amb una estructura compacta, adequada per a canonades de diàmetre petit (DN15 ~ 100mm);
Spring y Type: El disc de la vàlvula està en un cert angle amb el pipeline, amb menor resistència al flux i un fàcil manteniment. Sovint s’utilitza en escenaris d’obertura i tancament d’alta pressió o freqüents;
Tipus assistit per a la molla: combina el disc de la vàlvula basculant frontissa amb tampó de molla per reduir l’impacte de tancament i és adequat per a canonades de gran diàmetre (DN200 ~ 1200mm).
Componentsky Components:
Spring Material: acer inoxidable (304\/316L) o acer aliatge, resistent a la corrosió i elàsticament estable;
Forma de seal: segell dur de metall (alta temperatura i alta pressió) o segell tou elàstic (PTFE\/grafit), complint els estàndards de fuites ANSI Classe VI
Especificació de la vàlvula de verificació carregada a la molla
|
Nom del producte |
Vàlvula de comprovació de la primavera de la indústria |
|||
|
Tamany |
1/2",3/4",1",11/4",11/2",2",21/2",3",4" |
|||
|
Final de la connexió |
roscat |
|||
|
Estàndard |
3a, din, sms, iso |
|||
|
Junta |
Silicona, EPDM, Viton |
|||
|
Forma de funcionament |
Manual, pneumàtic i actuador elèctric |
|||
|
Temperatura màxima |
10 bar |
|||
|
Temperatura de treball |
-10 grau a +120 grau |
|||
|
Polit superficial |
Ra menys o igual a 0. 8μm |
|||
|
Manera d’enviament |
Per express, per aire o per mar, com a sol·licitud del client |
|||
|
Abast |
Dairy, menjar, cervesa, begudes, farmàcia, cosmètica, aigua, etc. |
|||
vàlvula de verificació carregada a la molla
Funcions
RESPOSTA FASTA: El tancament assistit per la molla redueix el temps de restabliment a menys de 0. 5 segons, reduint significativament el risc de martell d'aigua;
Segell alt: la molla precàrrega millora la força de subjecció entre el disc de la vàlvula i el seient de la vàlvula i pot evitar eficaçment el flux de retrocés en condicions de baixa pressió;
Disseny de baixa resistència al flux: l'estructura del canal de la vàlvula racionalitzada redueix la pèrdua de pressió i la pèrdua de caiguda de pressió és inferior al 3% (totalment oberta); Durabilitat: La molla i la superfície de segellat són resistents al desgast i la vida útil pot arribar als 5 ~ 10 anys (condicions de treball normals).
Aplicacions
Sistema HVAC: Eviteu refredar l’aigua o el retrocés de vapor, protegiu les bombes d’aigua i les calderes;
Pipelines de procés petroquímic: controlen el flux unidireccional de medis corrosius (com els àcids i els líquids alcalins);
Sistema de transmissió hidràulica: bloqueja el flux de fons de l’oli hidràulic per evitar que l’actuador perdi el control;
Indústria alimentària i farmacèutica: el disseny sanitari (polit de miralls) satisfà les necessitats del control de líquids asèptic.
