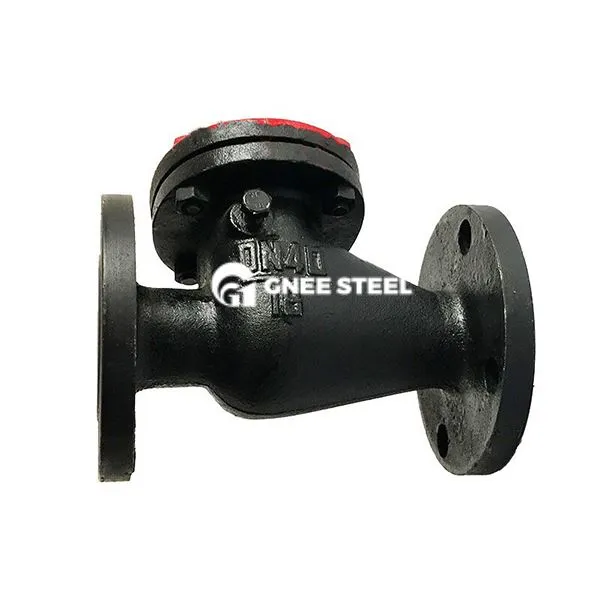

Vàlvula de control de swing de ferro colat

La vàlvula de control de swing de ferro colat és una vàlvula que aconsegueix un tall unidireccional girant el disc de la vàlvula al voltant de l'eix. S'utilitza principalment per evitar que els medis de canalització es produeixin un flux de retrocés i garanteixin un flux de fluid. El seu disc de vàlvula s’obre durant el flux endavant i es tanca ràpidament per la força de pes propi o de la molla durant el flux invers. És adequat per a sistemes de canonades amb suports com l’aigua i el vapor (temperatura inferior o igual a 80 graus).

Passos d'instal·lació de la vàlvula de control de swing de ferro colat

Confirmeu la direcció de la instal·lació
Marca de direcció del flux: La direcció de la fletxa del cos de la vàlvula ha de ser consistent amb la direcció de flux del medi de canonades. La instal·lació inversa farà que la vàlvula falli.
Posició d’instal·lació: es prefereix la instal·lació horitzontal; Si s’instal·la verticalment, assegureu -vos que l’eix de rotació del disc de la vàlvula es troba en la direcció horitzontal i el medi flueix de baix a la part superior (en cas contrari no es pot tancar).
Connexió de canonades
Quan s’utilitza la connexió de brides, alineeu la brida de canonades i la brida de la vàlvula i estreneu els cargols uniformement (per evitar fuites causades per força unilateral).
La junta de segellat ha d’encaixar completament i no es pot reutilitzar les juntes deformades o danyades.
Fixació i suport
Les vàlvules de gran diàmetre (com DN200 i posteriors) requereixen claudàtors de suport independents per evitar el pes del gasoducte que actuen directament sobre el cos de la vàlvula.



Vàlvula de control de swing de ferro de fosa gnee



Aplicació

Sistema de subministrament i drenatge d’aigua: anti-enrere a la sortida de la bomba de les plantes municipals d’aigua i de tractament d’aigües residuals.
Pipeline industrial: tall unidireccional de medis dèbilment corrosius en camps químics, metal·lúrgics i altres.
Transport energètic: protecció contra el flux de pipelines de petroli i gas.

Punts de selecció i instal·lació

Suggeriments de selecció
Característiques mitjanes: es prefereixen segells durs per a partícules que contenen medis i es poden seleccionar discos de vàlvula folrat de goma per a medis corrosius.
Coincidència a la pressió: seleccioneu els graus PN10/PN16/PN25 segons les condicions de treball del pipeline.
Requisits d’instal·lació
Direcció d’instal·lació: és possible la instal·lació horitzontal o vertical i l’eix de rotació del disc de la vàlvula ha de ser coherent amb la direcció de la gravetat.
Convenient de manteniment: el disseny modular admet un desmuntatge ràpid, que és convenient per netejar impureses o substituir els segells.
