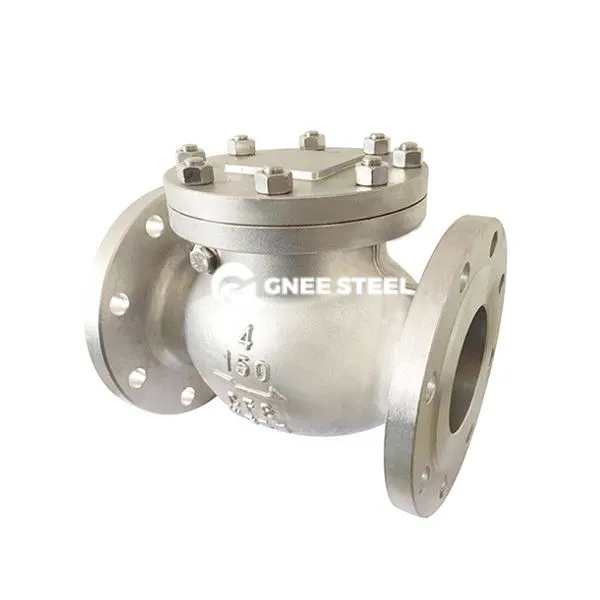

Descripció de la vàlvula de verificació de carboni ANSI 150 Swing Descripció
L’acer de carboni ANSI 150 La vàlvula de comprovació de swing és una vàlvula automàtica que controla l’obertura i el tancament del disc de la vàlvula per la pressió pròpia del medi per evitar el flux de líquid a la canalització.
El cos de la vàlvula està format d’acer al carboni (com ASTM A216 WCB), i el nivell de pressió compleix l’estàndard ANSI 15 0 (corresponent a una pressió nominal d’uns 2,0 MPa), adequat per a condicions de pressió mitjana i baixa.
CARACTERÍSTIQUES STRUCTURALS Swing Design: El disc de la vàlvula gira al voltant d’un eix fix, s’obre en el flux endavant i es tanca ràpidament per gravetat o pressió mitjana en flux invers. Canal de flux de borsa completa: el canal racionalitzat redueix la resistència al fluid i és adequat per a un cabal baix i canonades de gran diàmetre.
Gnee Carbon Steel ANSI 150 Swing Swing Especificació de la vàlvula
|
article
|
vàlvula
|
|
Aplicació
|
Indústria de petroli i gas, petroli i gas, Petroquímics, processament químic, productes farmacèutics, aliments i begudes, tractament de l’aigua i molt més.
|
|
Mida del port
|
Dn20 ~ dn1200mm
|
|
Garantia
|
24 mesos
|
|
Lloc d'origen
|
Henan, Xina
|
|
Força
|
res
|
|
Temperatura dels suports
|
Temperatura normal, alta temperatura, baixa temperatura
|
|
Marca
|
Gnee
|
|
Estructura
|
compta
|
|
Medis de comunicació
|
petroli i gas, vapor, aigua. CHEMICAL, etc.
|
|
Suport personalitzat
|
OEM, ODM, OBM
|
|
Material corporal
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material de bola
|
Acer de carboni forjat, acer inoxidable CF8/CF8M Forged
|
|
Material mare
|
acer inoxidable forjat, etc.
|
|
Material de seient
|
PTFE o segell metàl·lic amb estellit, carbur de tungstè
|
|
Connexió final
|
Brida, soldada, soldadura de soca i roscat
|
|
Estàndard de disseny
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificacions
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Moq
|
1 unitat
|
Gnee Carbon Steel ANSI 150 Vàlvula de control de swing
Aplicació:
- Petroquímics: canonades de refineria, punts de venda del reactor, per evitar que el petroli o els medis corrosius tornin a sortir.
- Sistema energètic: sortida de vapor de la caldera, xarxa tèrmica, per assegurar el flux unidireccional de medis d’alta temperatura i d’alta pressió.
- Tractament de l’aigua: sistema d’aigua circulant, sortida de la bomba, per evitar l’impacte del martell d’aigua durant l’apagada.
Punts d’instal·lació i manteniment
Requisits d’instal·lació
Control de flux: La direcció de la fletxa del cos de la vàlvula ha de ser coherent amb la direcció de flux del medi. Quan s’instal·la verticalment, el medi hauria de fluir de baix a dalt.
Suport i fixació: Les vàlvules de gran diàmetre requereixen claudàtors addicionals per evitar la deformació o la fuga del cos de la vàlvula causada pel pes del gasoducte.
Recomanacions de manteniment
Netegeu regularment les impureses de la cavitat de la vàlvula, comproveu la lubricació de l’eix giratori del disc de la vàlvula i el desgast de la superfície de segellat. El segell dur s’ha de substituir si es porta més d’1 mm.
