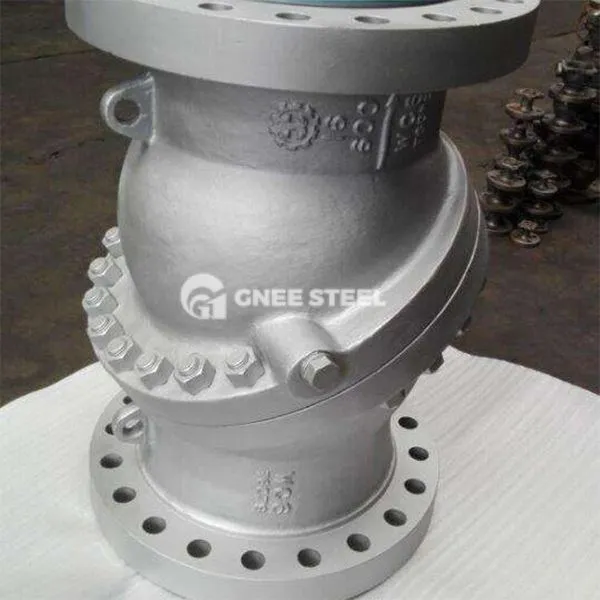

Vàlvula de revisió del disc d'inclinació

La vàlvula de revisió del disc d'inclinació és una vàlvula de verificació basada en el doble disseny del disc excèntric. Pot aconseguir una obertura i un tancament ràpids inclinant i girant el disc, evitant l’impacte i l’efecte del martell d’aigua de les vàlvules de revisió tradicionals. És adequat per a condicions de treball amb requisits estrictes per a una baixa resistència al flux, alta segellat i resposta ràpida.

‌Core funcions‌:

‌Non-Impact Closing‌: El disc contacta gradualment amb la superfície de segellat del seient de la vàlvula per eliminar la col·lisió i el soroll mecànics durant l’obertura i el tancament; ‌ Canal de flux streamlined: Disseny de canals de tipus Venturi, coeficient de resistència de baix flux (aproximadament un 40% inferior a les vàlvules de revisió tradicionals), efecte significatiu d’estalvi d’energia; ‌Multi-material Estructura bàsica i especificacions de disseny
‌ Componentsky components‌

‌ Valve Cos i Disc‌:
El cos de la vàlvula adopta un procés de fosa integral (alguns dissenys patentats integren la closca que manté la pressió de la bomba d’aire per millorar la fiabilitat del segellat);
El disc és una estructura de papallones de doble mecenes i el disseny de l’angle d’inclinació (com ara l’angle del pla de la línia de segellat de 60 graus) realitza el moviment del pèndol.
‌ Sistema de Salvació‌:
Segell dur de metall (polvorització de carbur de tungstè) o segell suau elàstic (revestiment de politetrafluoroetilè), que suporta estàndard de fuites zero;
Alguns models es superposen amb molles de retorn lent i cargols tampons per reduir la força d’impacte de tancament.
Especificacions de disseny‌

‌Standards‌: ASME B16.34 (Disseny), ASME B16.10 (longitud estructural), API 598 (prova);
Nivell de pressió‌: classe 15 0 ~ 25 0 0 \/ pn2.0 ~ 42.0mpa;
Range de diàmetre‌: DN15 ~ DN3200.



Vàlvula de revisió del disc d'inclinació



Avantatges i punts de selecció
Comparació d'avantatge‌
‌Opening i tancament Velocitat: el temps de tancament del model assistit per la molla és inferior o igual a 0. 5 segons, que és 2 vegades més ràpid que la vàlvula de control de swing; ‌Instalització Flexibilitat‌: admet la instal·lació horitzontal, vertical i qualsevol angle (no cal el suport addicional).
‌

Punts de selecció‌
Característiques de Media: el líquid\/gas net és preferit al segell metàl·lic; Els suports que contenen partícules requereixen un pre-filtre; ‌ Catching Pressure‌: els canonades de llarga pressió a alta pressió (com la classe 600 i posteriors) requereixen cossos de vàlvules forjades personalitzades; ‌ Requisits de control‌: es poden seleccionar models intel·ligents amb actuadors elèctrics\/pneumàtics per als escenaris de regulació de flux.
