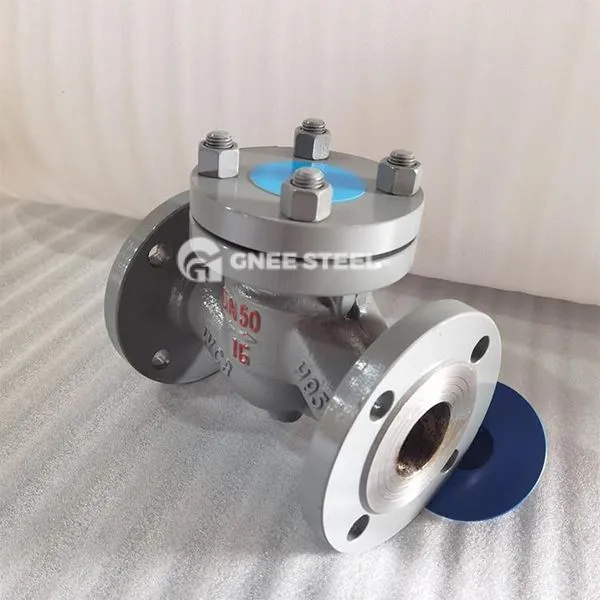

Vàlvula de comprovació de l'elevació horitzontal

La vàlvula de comprovació de l’elevació horitzontal és una vàlvula automàtica dissenyada per a canonades horitzontals. Realitza el control del flux unidireccional mitjançant l’aixecament vertical del disc de la vàlvula i es basa en la pressió o la gravetat del medi per obrir i tancar per evitar que el medi es torni a fluir.

‌Core Structure‌

‌ Disc del cos i de la vàlvula: el cos de la vàlvula està fabricat majoritàriament en acer inoxidable (com 304, 316L), acer de carboni o aliatges especials (com ara aliatge de titani, Hastelloy), el disc de la vàlvula és un disc o estructura en forma de tap i la superfície de segellat sovint es solda amb aliatge dur (com ara estèl·lit) per millorar la resistència al desgast.
‌Guide Dispositiu‌: El disc de la vàlvula està connectat a la coberta de la vàlvula a través de la tija de la vàlvula per assegurar la trajectòria del moviment vertical i evitar el desgast excèntric.
Mètode de connexió: connexió de brida (d’acord amb els estàndards GB/T 9112, ASME B16.5) o instal·lació de pinça, adequada per a la disposició de la canalització horitzontal.

‌ Paràmetres de rendiment‌
‌Nominal Pression‌: pn1. 0 ~ 42. 0 mPa (fins a la classe 2500). ‌Temperator Range‌: -196 grau ~ 540 graus, es requereixen materials especials (com l'acer a baixa temperatura) per a condicions de baixa temperatura. ‌ Media aplicable‌: aigua, vapor, oli, líquids corrosius (com àcids, alcalis), etc.
‌ Especificacions de disseny‌: API 594 (vàlvules de control de connexió de brides i hòsties), API 6D (estàndard general per a vàlvules de canonades). ‌ Test de Sealing‌: Segons l'API 598 o GB/T 13927, fuga menys o igual a 0. 01ml/min‌.



Vàlvula de comprovació de l'elevació horitzontal



Aplicacions

Sistema de tractament de l’aigua
La xarxa de subministrament i drenatge d’aigua, planta de tractament d’aigües residuals, per evitar l’impacte del martell d’aigua quan s’atura la bomba d’aigua.
Aire condicionat Sistema d’aigua que circula per garantir el flux i l’estabilitat del sistema.
Petroquímic
Pipelines de cru i gas natural, per evitar que el medi flueixi i contamini els equips aigües amunt.
Control de flux de medis corrosius (com l’àcid i l’alcali) en dispositius de reacció química.
Equipament industrial
Pipeline de vapor de la caldera, sistema de circulació d’aigua de refrigeració, alta temperatura i alta resistència a la pressió
