Descripció de la vàlvula de papallona de les hòsties pneumàtiques
La vàlvula de papallona de les hòsties pneumàtiques és una vàlvula automatitzada que integra els actuadors pneumàtics sobre la base de les vàlvules tradicionals de papallona. Condueix la placa de papallona a girar 90 graus a través de l’aire comprimit per aconseguir una obertura i un tancament ràpid o un regulació de flux. És adequat per al control de líquids en gas natural, productes químics, aliments i altres indústries. La seva característica bàsica és la combinació de connexió sobre hòsties (sense brida independent) i unitat pneumàtica, amb estructura compacta i capacitat de control remot, adequada per a condicions de pressió mitjana i baixa amb temperatura inferior o igual a 425 graus i pressió inferior o igual a PN10MPA.
Especificació de la vàlvula de papallona de les hòsties pneumàtiques
|
article |
valorar |
|
Aplicació |
Planta de vapor |
|
Mida del port |
Dn 50- dn300 |
|
Garantia |
3 anys |
|
Lloc d'origen |
Porcelana |
|
Henan |
|
|
Número de model |
Dn 50- dn300 |
|
Força |
Manual |
|
Temperatura dels suports |
Temperatura alta, baixa temperatura, temperatura mitjana, temperatura normal |
|
Estructura |
Papallona |
|
Suport personalitzat |
OEM, ODM |
|
Nom del producte |
Vàlvula de papallona folrada PTFE |
|
Material corporal |
Fosa Lron.Carbon Acer Stainess Material |
|
Disc |
WCB+PTFE |
|
Material de segell |
PTFE |
|
Estàndard |
Ansi BS Din Jis |
|
Tamany |
Dn 50-300 |
|
Color |
Color personalitzat |

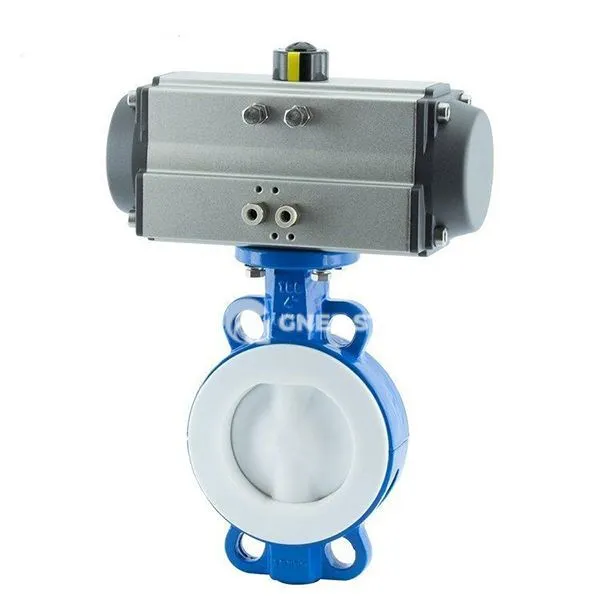

Vàlvula de papallona d’hòstia pneumàtica
Avantatges i desavantatges de la vàlvula de papallona d’hòstia pneumàtica
Avantatges
Velocitat ràpida de resposta: el temps de tancament de la unitat pneumàtica és inferior a 2 segons, i l'eficiència de l'apagada d'emergència és superior a la de les vàlvules manuals.
Disseny de fuites zero: l'estructura del segell de tres clíniques encara manté el segellat sota la pressió de 10MPa i la vida del servei és de fins a 100, 000 vegades d'obertura i tancament.
Control a distància: admet la integració DCS/PLC per aconseguir un funcionament no tripulat.
Limitacions
Dependència de la font de l’aire: cal un subministrament d’aire comprimit estable i la humitat o les impureses poden afectar la vida de l’actuador.
Complexitat de manteniment: cal desmuntar la vàlvula per a la substitució de l'anell de segellat i el temps de manteniment és superior al de les vàlvules de papallona de brida.
Aplicació de vàlvula de papallona hòstia pneumàtica
Energia petroquímica
Apagada ràpida de canonades de gas natural, els segells de trescèntrics són resistents a la corrosió mitjançant mitjans que contenen sofre.
Aliments i productes farmacèutics
Cos de la vàlvula d’acer inoxidable sanitària + segell PTFE, complint els requisits netes de GMP.
Sistema de tractament de l’aigua
Ajust de la xarxa de subministrament i drenatge d’aigua de gran cabal, els segells de goma aconsegueixen fuites zero i un baix cost de manteniment.
