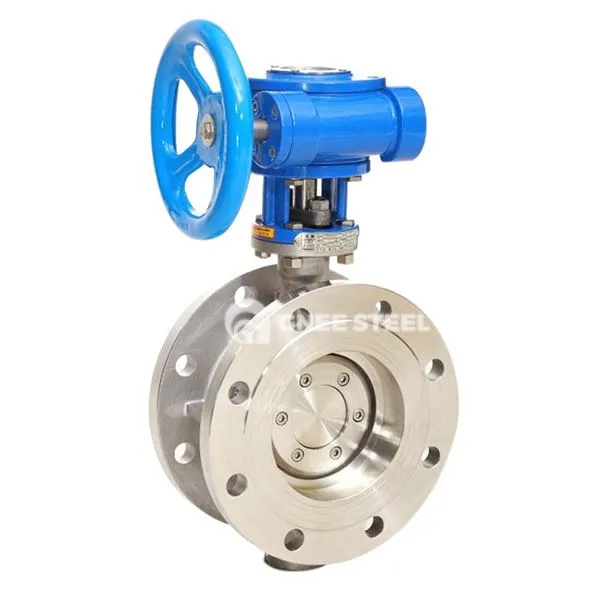

SS 304 Vàlvula de papallona

‌3 0 4 Valve de papallona d'acer inoxidable és una vàlvula amb acer inoxidable 304 (0CR18NI9) com a cos de la vàlvula i material de placa de papallona. Té resistència a la corrosió, resistència a la temperatura alta (-196 grau ~ 425 graus) i higiene, i és adequat per a camps de control de suports corrosius o nets com ara productes químics, aliments i medicaments. Els seus avantatges bàsics inclouen:

‌Corrosió Resistència‌: 304 Acer inoxidable conté un 18% de crom i un 8% de níquel i pot suportar la corrosió d’àcids febles, alcalis febles i clorurs (com ara aigües residuals clorats i vapor).
‌ Normes sanitàries‌: la superfície està polida fins a RA menys o igual a 0.

Tipus i punts de selecció estructurals
‌ Mètode de connexió‌

‌Wafer Tipus‌: El cos de la vàlvula no té brida i es subjecta entre les brides de canonades per cargols. És lleuger i d’estalvi d’espai (aplicable a DN15 ~ 2000mm).
‌ Tipus de fllança‌: El cos de la vàlvula ve amb una brida, adequada per a escenaris d’alta pressió (menys o igual a PN10MPA) i freqüents condicions de desmuntatge.
‌Drive Mode‌

‌Manual‌: Funcionament d’engranatges de mànec o cuc, de baix cost, adequat per a escenaris d’obertura i tancament de baixa freqüència (com DN inferior o igual a 300mm).
‌Pneumatic‌: Integració AT\/AW Sèrie Actuator, admet {{0}}. 4 ~ 0,7MPa Drive Air Comprimit, obrint i tancament de temps inferior o igual a 2 segons (com ara D671X\/F -16 p Tipus).
‌ Disseny de seal‌

SEAL SELL‌: anell de segell EPDM o PTFE, el nivell de fuites arriba a ISO5208 a un nivell (temperatura aplicable inferior o igual a 120 graus).
‌Hard Seal‌: segell de metall triple excèntric (com ara 304+ revestiment d'aliatge basat en cobalt), resistent a la temperatura a 425 graus i erosió anti-partícula.



SS 304 Vàlvula de papallona



Avantatges i desavantatges de la vàlvula de papallona d’acer inoxidable 304

Avantatges

Resistència a la corrosió i llarga vida al servei: la vida del servei pot arribar a les 100, 000 vegades en àcid feble (pH superior o igual a 3) i entorn de polvorització de sal.

Compatibilitat sanitària: compleix els estàndards FDA\/GMP i és adequat per a ambients asèptics alimentaris i farmacèutics.

Rendiment de costos elevats: en comparació amb l’acer inoxidable de 316L, el cost es redueix un 30% ~ 40% i compleix els requisits de la majoria de les condicions laborals.

Limitacions

No és resistent a l’àcid fort: cal actualitzar els medis corrosius d’alta concentració com l’àcid clorhídric i l’àcid sulfúric a material de 316L.

Baixa duresa: la superfície de la placa de papallona ha de ser soldada amb aliatge dur (com el carbur de tungstè) per afrontar el desgast de medis que contenen partícules.

Aplicació de la vàlvula de papallona d’acer inoxidable 304

Menjar i beguda
Control asèptic de les canonades lactis, segells suaus PTFE per evitar la contaminació dels mitjans (adequat per a DN50 ~ 200mm).

Protecció ambiental química
El tractament d’aigües residuals que contenen clor (com la solució d’hipoclorit de sodi), l’estructura del segell dur resisteix l’erosió de partícules.
‌VAC Energy‌
Regulació de xarxa de vapor (inferior o igual a 1,6MPa), unitat pneumàtica per a la resposta ràpida (com D671F -16 p)
