Descripció de les vàlvules de papallona de triple desplaçament pneumàtic
La vàlvula de papallona de triple desplaçament pneumàtic (també coneguda com a vàlvula de papallona excèntrica triple pneumàtica) és una vàlvula d’alt rendiment que combina l’actuador pneumàtic i una estructura de segellat excèntric tridimensional, especialment dissenyada per a una temperatura alta, una pressió d’alta pressió i unes condicions de treball greus, amb un ajust precís i una funció de segellat de baixada zero.
Avantatges
Rendiment de segellat:
Reuen de fuites inferiors o iguals a 10 ppm (en línia amb els estàndards API 598), l’ús de la superfície de segellat de revestiment de carbur (com l’estellit) o la capa composta suau i dura (acer inoxidable + grafit), resistent al desgast, anti-rentat.
Segellat bidireccional: l’angle del con de superfície de segellat és inferior a l’angle de fricció, la pressió dels mitjans inversos encara pot ser un segell autònom.
Resistent a la temperatura i la pressió:
Range de temperatura aplicable -40 grau ~ +600 grau (tipus de segell dur), classificació de pressió fins a la classe 600 (PN100).
Control eficient:
Fricció zero durant l’obertura i el tancament, admet una resposta ràpida (oberta completa/tancada en segons), adequat per a escenaris de funcionament freqüents.
Especificació de les vàlvules de papallona de triple desplaçament pneumàtic
|
DN |
DN50 ~ 500mm (una altra mida del port, indiqueu quan feu la comanda) |
|
Pressió nominal |
1. 0 ~ 1.6mpa (un altre estàndard de pressió, indiqueu quan feu la comanda) |
|
Material corporal |
Ferro dúctil (Q), WCB (C), SS304 (P) |
|
Material de segell |
NBR (x1), NR (x2), EPDM (x3), fpm (x4) |
|
Temperatura mitjana. |
W1: -20 ~ 80 graus, w2: -20 ~ 150 graus |
|
Mode de connexió |
Brida, hòstia |
|
Actuador pneumàtic |
Sèrie JLAT, sèrie JLAW, sèrie JLGT, Sèrie actuadora importada |
|
Mode d'acció |
Actuació de doble actuació, una única actuació normalment tancada, una actuació única normalment oberta |
|
Actuador elèctric |
Sèrie JLA, Sèrie JLB, Sèrie Actuadora LMPORTED |
|
Mode de control |
Tipus de commutació estàndard, tipus de regulació integral, tipus de commutador integral, tipus de bus de camp |

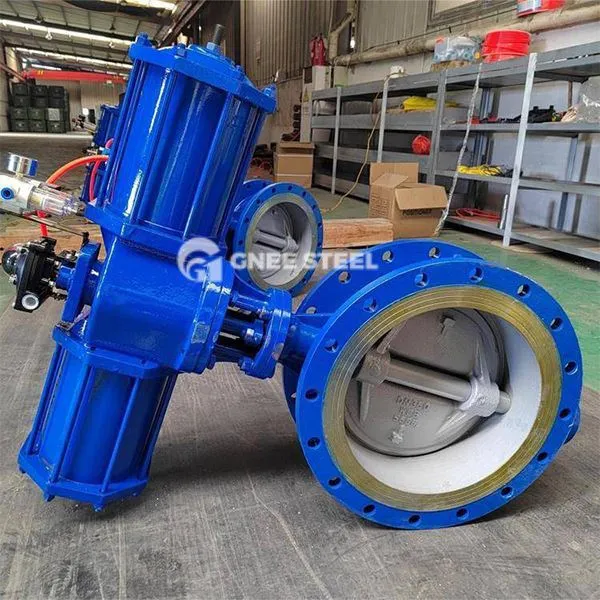

Vàlvules de papallona de triple desplaçament pneumàtic
Aplicacions
Camp industrial:
Indústria petroquímica: canalització de petroli i gas a alta temperatura, sistema de lliurament de gas agre.
Sistema d’energia: canalització principal de vapor de la caldera, tractament de gasos d’alta temperatura.
Tractament de l’aigua i enginyeria municipal: subministrament i drenatge d’aigua, sistema de lluita contra incendis (tipus de segellat suau és adequat per a escenes de pressió mitjana i baixa).
Condicions especials de treball:
Conté medis de partícules, aigua de mar d’alta salinitat, etc.
