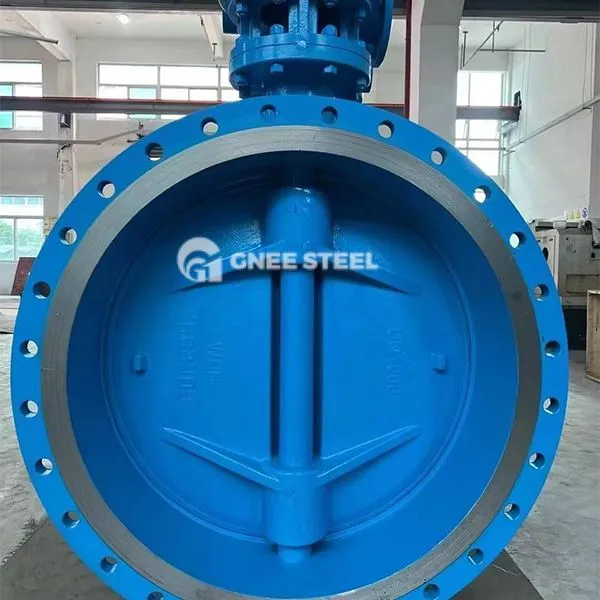

Vàlvules de papallona d’alt rendiment elèctric

La vàlvula de papallona d’alt rendiment elèctric és una vàlvula avançada que combina l’actuador elèctric i el disseny estructural optimitzat, especialment dissenyat per a la regulació de flux d’alta precisió, les condicions de treball greus i les necessitats de control d’automatització, combinades amb fiabilitat de segellat, llarga vida i alta eficiència. A continuació, es mostra una descripció detallada de les seves funcions bàsiques i detalls tècnics:

1. Estructura bàsica i característiques tècniques
Disseny de l'estructura:
Cos de la vàlvula de muntatge superior: L’adopció d’estructura muntada a la part superior redueix el nombre de cargols de connexió en condicions d’alta pressió i de gran diàmetre, millora la fiabilitat global i redueix l’impacte de l’auto-pes en el treball de la vàlvula.
Optimització de plaques de papallona tridimensional: la placa de papallona té forma de disc i gira al voltant de l’eix (0 grau -90 grau), que redueix la resistència i millora l’eficiència del flux mitjançant el disseny hidrodinàmic.
Actuador intel·ligent: equipat amb accionador elèctric de traç d'angle (0-90 grau de grau), que suporta el control remot, l'ajust automàtic i la funció d'autodiagnòstic de falles.
Selecció de material:
Placa de cos i papallona: acer al carboni (WCB), acer inoxidable (304/316L) o acer d’aliatge, resistència a la pressió fins a la classe 600 (PN100), rang de temperatura aplicable {{4} graus ~ +450 grau 46. 450 graus.
Superfície de segellat: superfície de carbur cimentat (estel·lit), segell suau de PTFE o capa composta de grafit + metall, adaptant -se a alta temperatura, escorcoll de partícules i medis corrosius.
2. Avantatges del rendiment
Control de precisió alta:
Regulació de flux La precisió del ± 1%, suport per a 20 graus - 70 Gamma d'obertura de grau de bon grau, adequat per a la indústria química, energia elèctrica i altres necessitats per a escenaris precisos de control de flux.
Temps de resposta curt de l’actuador elèctric (obert complet/tancat només triga uns segons), adequat per a un tall d’emergència o un sistema de commutació ràpida.
Fiabilitat del segell:
Taxa de fuites inferior o igual a 10 ppm (d’acord amb l’estàndard API 598), el disseny de segells de dues vies pot suportar la pressió mitjana inversa.
El tipus de segellat dur és resistent al desgast, amb una vida útil de més de 100, 000 obertures i tancaments i intervals llargs de manteniment.
Eficiència energètica i adaptabilitat:
Alguns models s’integren amb mòduls d’energia solar per reduir el consum d’energia externa (per exemple, escenaris de reg agrícola).
La brida de suport, la pinça i altres mètodes de connexió, adequats per a DN 50- DN1200 Pipeline.



Vàlvules de papallona d’alt rendiment elèctric



Aplicacions

Sistema d’automatització industrial:
Indústria petroquímica: transmissió de petroli i gas a alta temperatura, control de flux combinat de medi àcid/combinat.
Potència elèctrica i metal·lúrgia: condicionament al vapor de la caldera, canalització de gas del forn explosiu (resistència a la temperatura inferior o igual a 600 graus C).
Utilitats:
Tractament de l’aigua i enginyeria municipal: sistema de subministrament i drenatge d’aigua, subministrament d’aigua de lluita contra incendis (escena de pressió baixa i mitjana adaptada al tipus de segell suau).
HVAC: Reglament de flux d’aigua calenta i freda, suporta -20 grau ~ +150 grau de temperatura.
Condicions especials de treball:
Ambient de gran vacú (buit inferior o igual a 1. 0 × 10- ⁶ PA) sota el control de gas i desactivat (necessiteu models especials de vacú alt).
