L'eix de la tija de la vàlvula es desvia tant del centre del disc com del centre del cos, i l'eix de rotació del seient de la vàlvula es troba en un angle respecte a l'eix del canal del cos de la vàlvula. Aquesta configuració es coneix com a vàlvula de papallona de tres excèntrics. El centre de rotació de la placa de la vàlvula (és a dir, el centre de l'eix de la vàlvula) es compensa per la distància A de la secció de segellat de la placa de la vàlvula i per la distància B des del centre del cos de la vàlvula. A més, la línia central de la superfície de segellat del cos de la vàlvula i la línia central del seient de la vàlvula (és a dir, la línia central del cos de la vàlvula) formen un desplaçament angular de . Per abordar els problemes associats a la vàlvula de papallona doble excèntrica, la vàlvula de papallona incorpora una tercera excentricitat. En aquest disseny, mentre que l'eix de la tija de la vàlvula segueix sent excèntric, l'eix cònic de la superfície de segellat de la placa de papallona es desplaça en relació amb l'eix cilíndric del cos. En conseqüència, després d'aplicar la tercera excentricitat, la secció de segellat de la placa de papallona ja no és un cercle real sinó una el·lipse. Això resulta en una superfície de segellat asimètrica, amb un costat inclinat cap a la línia central del cos i l'altre costat paral·lel a aquesta.
Especificació del producte
| Mida | DN25-DN2000 |
| Cara a Cara | API609, BS5155, DIN3202, ISO5752, JIS F7480, API594, etc. |
| Brida de connexió | PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Taula D/E |
| Brida de muntatge | ISO 5211 |
| Pressió de treball | PN10/PN16/PN25 |
| Aplicació | Aigua dolça, aigua de mar, oli, gas, àcid, aliments, vapor |
| Temperatura d'aplicació | -210~250 ºC |
| Pressió de prova | 1,1 Mpa, 1,8 Mpa, 27,5 Mpa |
| Tipus de seient | Esquena suau/esquena dura/vulcanitzada |
| Forats de connexió núm. | 2/4 forats |
| Tipus de cos | 1/2 peça |

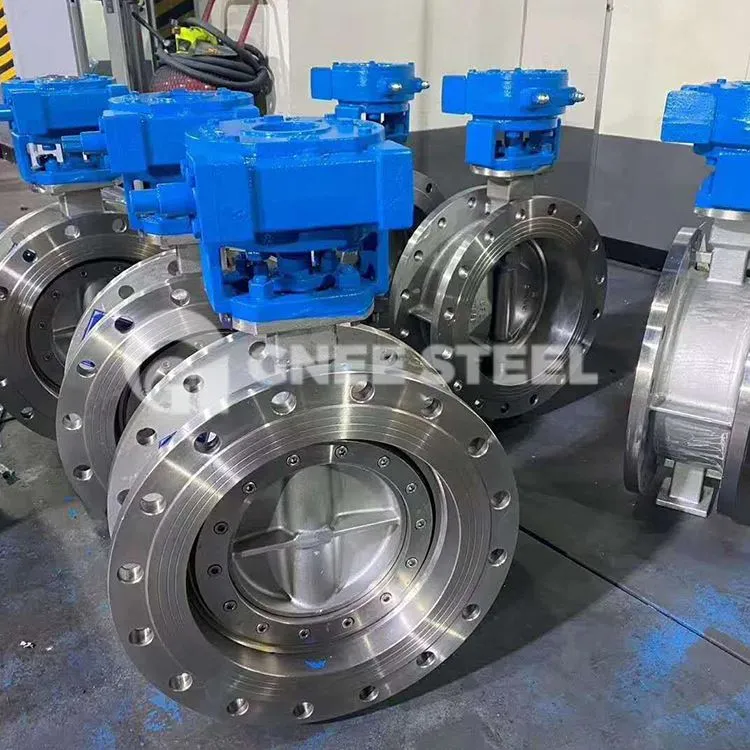

Vàlvula de papallona de tres excèntrics
PMF
P: Sou fabricant o distribuïdor?
A:Som un fabricant de vàlvules amb 16 anys d'experiència en desenvolupament, disseny, producció i vendes de vàlvules.
P: És un producte acabat o es pot personalitzar?
A:Personalitzem vàlvules professionals segons els vostres requisits tècnics, dibuixos, paràmetres i altres especificacions.
P: Quines són les vostres condicions de preu?
A:Preu de fàbrica, FOB.
P: Quina és la quantitat mínima de comanda?
A:10 peces per model per a vàlvules de petit diàmetre i 1 peça per model per a vàlvules de gran diàmetre. Si teniu requisits especials, poseu-vos en contacte amb nosaltres.
P: Quines són les condicions de pagament?
A:T/T o L/C.
