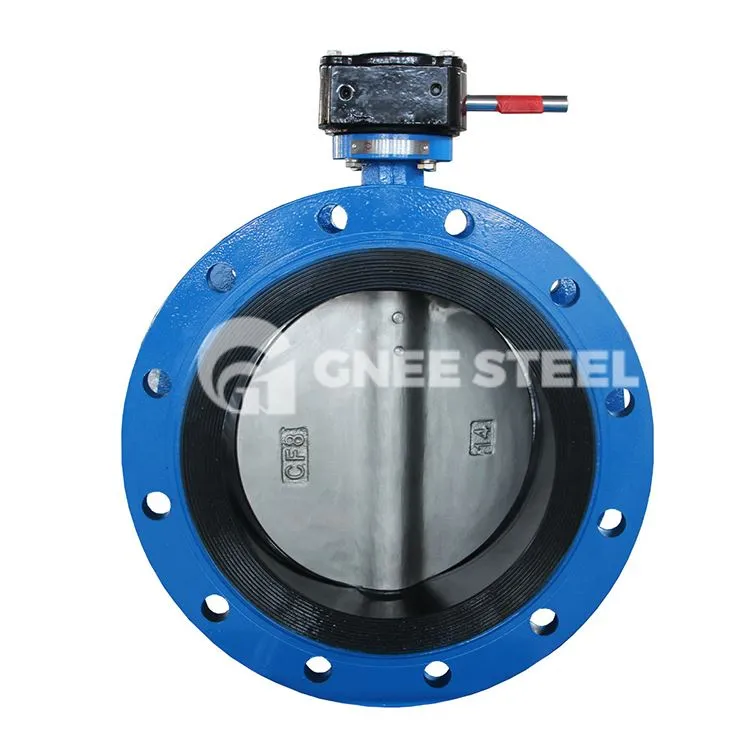

Vàlvula de papallona concèntrica de brida

La vàlvula de papallona concèntrica de brida és adequada per a la regulació del cabal. Atès que la pèrdua de pressió de les vàlvules de papallona a la canonada és relativament gran, aproximadament tres vegades la de les vàlvules de compuerta, en seleccionar les vàlvules de papallona, s'ha de tenir en compte plenament l'impacte de la pèrdua de pressió en el sistema de canonades i la força de la placa de papallona per suportar-la. També s'ha de tenir en compte la pressió del medi de la canonada quan està tancada. .

La vàlvula de papallona concèntrica de brida té una petita resistència al flux quan està completament oberta. Quan s'obre entre uns 15 i 70 graus, pot realitzar un control de flux sensible. Per tant, les vàlvules de papallona s'utilitzen molt habitualment en el camp de l'ajust de gran diàmetre. Com que el moviment de la placa de papallona de la vàlvula de papallona s'està netejant, la majoria de les vàlvules de papallona es poden utilitzar en mitjans amb partícules sòlides en suspensió. Depenent de la força del segell, també es pot utilitzar per a mitjans en pols i granulats.

ISO 5752, BS 5155, API 609, MSS-SP-68, ASME B16.10, ASME B16.5, DIN 3202
Materials: ferro colat i ferro dúctil
Classificacions de pressió: ANSI 150#, PN10, PN16
Intervals de mides: de 2" a 48"- 50mm a 1200 mm (mida més gran a petició)
Finalitza les connexions: FF, RF
Seients opcionals: NBR resistent, EPDM, VITON
Ctuacions: manual, pneumàtica, elèctrica, hidràulica (contrapès) i electrohidràulica

Taula de mides de les vàlvules de mantega

DN	DN	A	B	C	D	E	F	G	H	L	missa
Mm	polzada	Mm	Mm	Mm	Mm	Mm	Mm	Mm	Mm	Mm	kg
150	6"	193	143	56	285	33	14	90	369	12	11.1
200	8"	225	172.5	60	345	33	17	90	430.5	12	21.2
250	10"	282.5	210	68	406	23	22	130	515.5	14	32.1
300	12"	308	243	78	480	23	22	130	574	14	48
350	14"	338.5	282.5	78	535	31	22	160	652	15	56.4
400	16"	380	308	102	597	31	27	160	719	18	83
450	18"	380.5	340	114	640	38	36	190	758.5	20	108.9
500	20"	432.5	380	127	700	38	36	210	850.5	20	144.8
600	24"	494	440	154	834	80	60	210	1014	24	223.6
700	28''	590	490	165	910	106	65	300	1186	30	277.8
750	30''	590	530	190	995	106	80	200	1226	25	366
800	32''	630	565	190	1060	106	80	300	1301	28	413
900	36''	695	610	203	1170	110	80	350	1415	32	565
1000	40''	770	675	216	1290	110	80	350	1555	32	704
1100	44''	815	733	216	1405	110	80	350	1658	32	856
1200	48''	875	818	254	1485	110	100	350	1803	40	1087
1400	56"	1000	973	280	1735	120	120	350	2093	40	1651
1600	64"	1115	1090	318	1930	160	130	475	2365	40	2132
