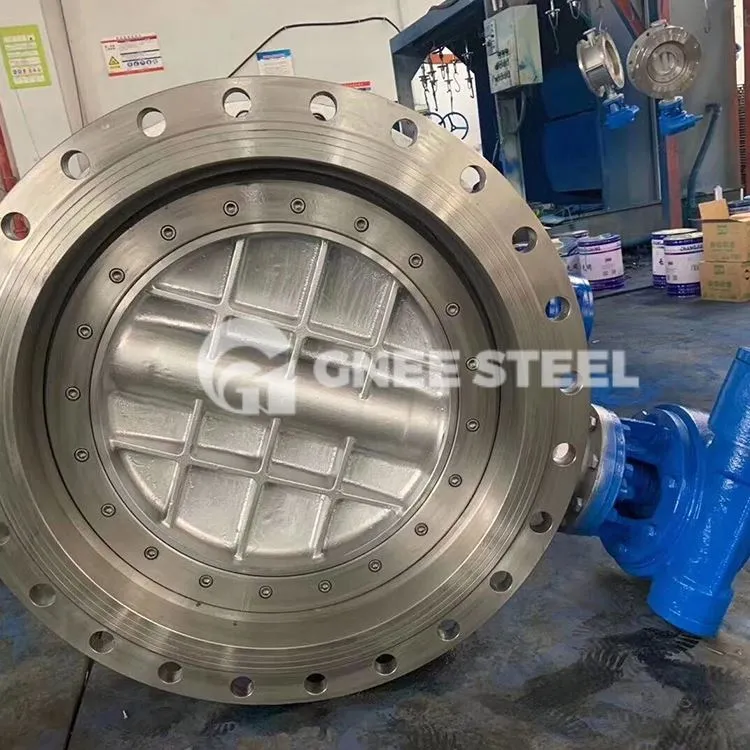

Vàlvula de papallona de seient resistent

La placa de papallona de la vàlvula de papallona elàstica s'instal·la en la direcció del diàmetre de la canonada. Al canal cilíndric del cos de la vàlvula de papallona, ​​la placa de papallona en forma de disc gira al voltant de l'eix i l'angle de rotació està entre 0 graus i 90 graus. Quan gira a 90 graus, la vàlvula està totalment oberta.

Vàlvules de papallona

• La característica de la vàlvula de papallona elàstica és que l'anell de segellat del seient de la vàlvula es compon de múltiples capes de làmines d'acer inoxidable a banda i banda de l'anell de segellat suau en forma de T.

La superfície de segellat de la placa de la vàlvula i el seient de la vàlvula és una estructura de con obliqua, i el material d'aliatge resistent a la temperatura i a la corrosió es superposa a la superfície del con oblic de la placa de la vàlvula; la molla fixada entre la placa de pressió de l'anell d'ajust i el cargol d'ajust de la placa de pressió s'ajunten. Aquesta estructura compensa eficaçment la zona de tolerància entre la màniga i el cos de la vàlvula i la deformació elàstica de la tija de la vàlvula sota pressió mitjana, i resol el problema de segellat existent a la vàlvula durant l'intercanvi bidireccional del transport mitjà.
L'anell de segellat es compon de làmines d'acer inoxidable multicapa en forma de T suau a banda i banda, que té els avantatges dobles de segellat dur metàl·lic i segellat suau. Té un rendiment de segellat de fuites zero independentment de les condicions de temperatura baixa o alta. Les proves han demostrat que quan la piscina està en un estat de flux positiu (la direcció del flux mitjà és la mateixa que la direcció de rotació de la placa de papallona), la pressió a la superfície de segellat és causada pel parell de torsió del dispositiu de transmissió i l'efecte del medi. pressió sobre la placa de la vàlvula. Quan augmenta la pressió mitjana cap endavant, com més estreta sigui la pressió entre la superfície cònica obliqua de la placa de la vàlvula i la superfície de segellat del seient de la vàlvula, millor serà l'efecte de segellat.
Quan es troba en estat de flux invers, el segell entre la placa de la vàlvula i el seient de la vàlvula depèn del parell del dispositiu de conducció per forçar la placa de la vàlvula a pressionar contra el seient de la vàlvula. A mesura que augmenta la pressió mitjana inversa, quan la pressió positiva de la unitat entre la placa de la vàlvula i el seient de la vàlvula és inferior a la pressió mitjana, la deformació emmagatzemada a la primavera de l'anell d'ajust després de carregar-se pot compensar la pressió estanca a la superfície de segellat. de la placa de la vàlvula i el seient de la vàlvula. Juga un paper de compensació automàtica.
Per tant, aquest model d'utilitat no instal·la anells de segellat multicapa suaus i durs a la placa de la vàlvula com la tecnologia existent, sinó que s'instal·la directament al cos de la vàlvula. L'addició d'un anell d'ajust entre la placa de pressió i el seient de la vàlvula és un mètode ideal de segellat dur bidireccional. . Pot substituir les vàlvules de comporta i les vàlvules de bola
