Vàlvula de papallona de tipus complet

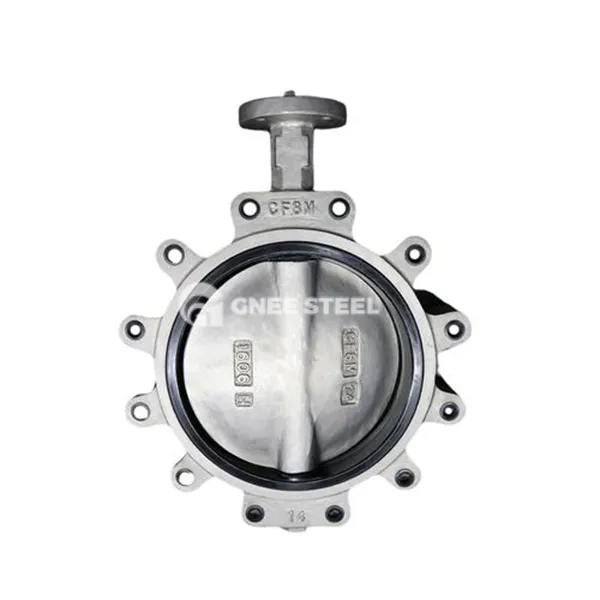

La vàlvula de papallona completa és una vàlvula de papallona connectada a la canalització a través de l'estructura de la brida de la boca. El cos de la vàlvula està dissenyat amb pinces al seu voltant i es fixa directament a la brida de canonades amb cargols. Té tant la compacitat de la vàlvula de papallona de les hòsties com l’estabilitat de la vàlvula de papallona de la brida. El disseny bàsic inclou:

‌ Mètode de connexió‌:
‌ Tipus de forat (un tipus): El Lug és un forat de cargol. Quan s’instal·len, es requereixen cargols llargs per penetrar les brides a banda i banda, que és adequat per a condicions de treball convencionals.
‌ Tipus de fil interna (tipus LT): El LUG té fils interns i està connectat a la brida de canonades a través de cargols curts, cosa que redueix el risc de fluix de cargol i estén la vida de segellat un 30%~ 50%.
‌ Valve Body Material‌: acer de fosa (WCB/LCB), acer inoxidable (304/316) o acer dúplex, adequat per a NPS 2 "~ 40" (DN50 ~ DN1000).
‌ Estructura de Salvació‌:
‌ Thredimensional Dimensional Metal Seal‌: La placa de papallona i el seient de la vàlvula es solden amb aliatge estel·lular, resistència a la temperatura inferior o igual a 600 graus, resistència a la pressió fins a la classe 600 (PN100).
‌Elàstic segell‌: la placa de papallona està incrustada amb anell de segellat PTFE o EPDM, el nivell de fuites arriba a VI, adequat per a -20 grau ~ 150 graus Condicions de treball‌.



Vàlvula de papallona de tipus complet



Punts de selecció

Tipus de segell:
Aigua neta/aire: es prefereix el segell tou EPDM, cosa que redueix el cost en un 40%.
Medis d’alta temperatura/corrosiu: es selecciona el segell dur de l’estellit, que té una vida de resistència a l’erosió de partícules superior o igual a 10 anys.
Mode de la unitat:
NPS menys o igual a 12 "(DN300) amb caixa de turbina (parell inferior o igual a 500n · m), NPs majors o iguals a 14" amb actuador pneumàtic (parell superior o igual a 2000n · m).
Precaucions d’instal·lació

Alineació de la brida: la desviació ha de ser inferior o igual a 1 mm, i els cargols s’han d’aprofundir en diagonal (pre -càrrega recomanada: cargols d’acer de carboni 80 ~ 120n · m).
Control de la direcció del flux: quan s’instal·la horitzontalment, l’eix de la tija de la vàlvula ha de ser vertical al terra per evitar la deposició i el desgast mitjà a la superfície de segellat.
