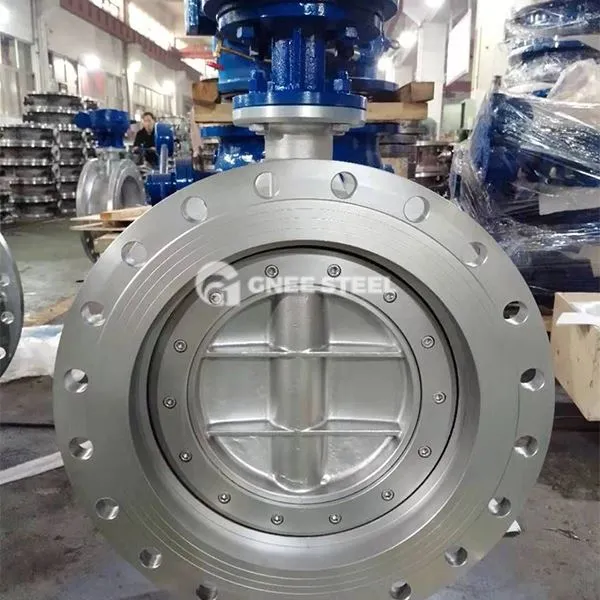

Vàlvules de papallona de disc centrada

La vàlvula de papallona del disc central és la vàlvula de papallona central. La seva característica principal és que l’eix de la tija de la vàlvula, el centre de la placa de papallona i la línia central del cos de la vàlvula són coaxials. Adopta un disseny estructural simètric i és adequat per a escenaris de control de fluids amb baixa pressió, temperatura normal i requisits de segellat convencionals.

Funcions d’estructura i disseny

Disposició coaxial de tres línies:

L’eix de la tija de la vàlvula, el centre de la placa de papallona i la línia central del cos de la vàlvula es superposen completament, i l’estructura és simètrica i senzilla.

La placa de papallona és un disc (disc central) i la superfície de contacte amb el seient de la vàlvula és un disseny simètric de cercle complet.

‌ Components de teclat:

‌ Seient de Valve: majoritàriament de materials elàstics (com EPDM o PTFE), basant -se en la deformació elàstica per aconseguir el segellat.

Placa de Butterfly: un disc simètric centralment amb una superfície plana que ha d’estar totalment equipat amb el seient de la vàlvula per assegurar el segellat.

Mecanisme Drive: manual, engranatge de cuc o funcionament elèctric, és necessari cooperar amb un reductor d’engranatges de cuc per aconseguir un posicionament autònom de la placa de papallona.

Principi de treball i característiques de rendiment

Mecanisme de segellat:
La placa de papallona està en contacte complet amb el seient de la vàlvula i el buit entre les superfícies de segellat es compensa amb la deformació del seient de la vàlvula elàstica, basant -se en la pressió mitjana per ajudar el segell.
El rendiment de segellat depèn de l’elasticitat del material del seient de la vàlvula i no és adequat per a condicions d’alta pressió o alta temperatura.
Comparació de pros i contres:
Avantatges:
Estructura simple i baix cost de fabricació.
Petit angle d’obertura i tancament (inferior o igual a 90 graus), fàcil funcionament.
Limitacions:
La placa de papallona i el seient de la vàlvula tenen una fricció contínua, amb una taxa de desgast elevada i una vida curta.
Pressió baixa aplicable (generalment inferior o igual a 16 bar) i resistència a la temperatura limitada (EPDM inferior o igual a 80 graus, PTFE inferior o igual a 150 graus).



Vàlvules de papallona de disc centrada



Aplicacions

Serveis municipals de l’aigua:
Reglament de fluxos de gran diàmetre dels sistemes de subministrament i drenatge d'aigua (DN50 ~ DN1200).
Control d’obertura i tancament d’aigua neta de baixa pressió i canonades d’aigües residuals.
Construir HVAC:
Reglament rutinari dels sistemes d’aigua d’aire condicionat i canonades de protecció contra incendis.
Ús industrial general:
Intercepció de la temperatura normal, els medis no corrosius (com l’aire i l’oli lubricant).
