Descripció de la vàlvula de papallona en pols
La vàlvula de papallona en pols és una vàlvula especialment utilitzada en el sistema de transport de pols i material granular. Realitza el control d’obertura i tancament del pipeline girant la placa de la vàlvula. Té les característiques de bon segell, resistència al desgast i lleuger. S'utilitza àmpliament en sitges, transport pneumàtic, indústria química i processament d'aliments.
Paràmetres bàsics i característiques estructurals
Disseny bàsic:
Material corporal de la vàlvula: aliatge d'alumini de fosa (lleuger) o 304/316L d'acer inoxidable (resistent a la corrosió), la placa de vàlvula rotativa adopta materials resistents al desgast del polímer (com NBR, PTFE).
Forma de segellat: segell suau (goma o material de polímer), adequat per a requisits de prevenció de fuites de partícules en pols.
Mode d’accionament: manual, pneumàtic (CP101/CP126 Actuador) o elèctric, donant suport a l’obertura i el tancament ràpid.
Especificació de la vàlvula de papallona en pols
| Plantes Paràmetre |
Fosd -05 | Fosd -10 | Fosd -16 | Fosd -30 | Fosd -60 | Fosd -125 | Fosd -250 | Fosd -400 |
| Parell de sortida | 50nm | 100nm | 160 Nm | 300nm | 600 Nm | 1250nm | 2500nm | 4000nm |
| Temps de viatge classificat | 20S | 15S/30S | 30S/60S | 100S | 100S | 100S | ||
| Angle de rotació | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau | 0 grau -90 grau |
| Corrent de treball | 0.25A | 0.48A | 0.68A | 0.8A | 1.2A | 2A | 2A | 2.7A |
| Potència inicial | 0.25A | 0.48A | 0.72A | 0.86A | 1.38A | 2.3A | 2.3A | 3A |
| Potència del motor | 10W/F | 25W/F | 30W/F | 40W/F | 90W/F | 100W/F | 120W/F | 140W/F |
| Pes | 3kg | 5kg | 5.5kg | 8kg | 8,5kg | 15kg | 15,5kg | 16kg |
| Força | AV220V, AC24V, AC110V, AV220, AC380, DC24V (Trieu Opcions) | |||||||
| Resistència a l’aïllament | 100m/500VDC | |||||||
| Pressió permanent | 1500 VAC, un minut | |||||||
| Protecció desagradable | Ip65/ip67 | |||||||
| Angle d'instal·lació | 360 graus Qualsevol angle | |||||||
| Interperació elèctrica | Un G1/2 CNCO, un port de connexió de cable d'alimentació, un port de connexió de fil de senyal | |||||||
| Humitat ambiental | -30 grau a +60 grau | |||||||

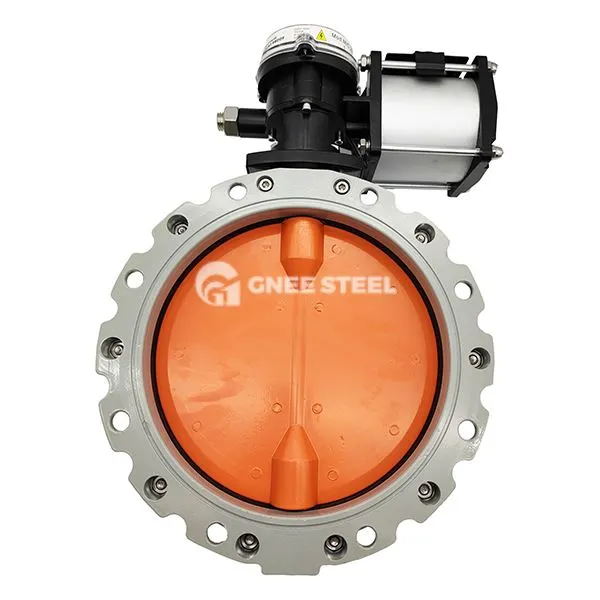

Vàlvula de papallona en pols
Aplicacions
Manipulació de material en pols:
Descàrrega a la part inferior de les sitges i les papereres, utilitzant la gravetat per interceptar materials.
Sortidor transportador de cargol o canonades de transport pneumàtic per evitar el retrocés del material.
Camp industrial:
Sistema de mescla de ciment i en pols química, resistent als medis abrasius.
Les condicions laborals de qualitat alimentària (com la llet en pols i el midó) utilitzen el cos de la vàlvula d’acer inoxidable sanitària i la connexió d’instal·lació ràpida.
Especificacions de selecció i instal·lació
Punts de selecció:
Quan contenen medis de partícules altament abrasius, es prefereix el seient de la vàlvula inclinada + l'estructura de la placa de la vàlvula de polímer per reduir el desgast i el desgast.
El sistema de transport pneumàtic ha de coincidir amb un actuador pneumàtic (pressió {{0}}. 4 ~ 0,6 MPa) per assegurar una resposta ràpida.
Requisits d’instal·lació:
La instal·lació horitzontal requereix que l’eix de rotació de la placa de la vàlvula sigui perpendicular a la direcció de la gravetat per evitar l’acumulació de material i la fallada del segell.
La connexió de brides utilitza juntes de ferides en espiral metàl·lica o pastilles de silicona de qualitat alimentària per complir els requisits de segellat de diferents suports.
