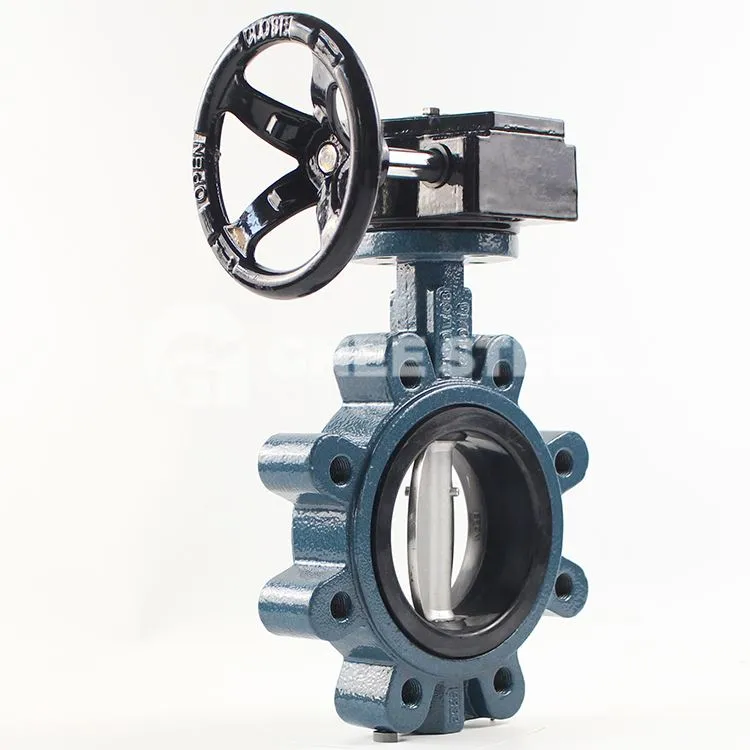

El disc de la vàlvula de papallona de la línia central s'alinea amb la línia central de la tija de la vàlvula. El disc és relativament gruixut, proporcionant un millor rendiment de segellat. La vàlvula de papallona de la línia central s'utilitza principalment en sistemes de canonades de fluids de baixa pressió i temperatura normal. L'eix de gir de la placa de papallona es troba a la línia central del cos de la vàlvula i l'àrea de segellat de la placa de papallona. Quan està tancada, la superfície de segellat exterior de la placa de papallona comprimeix el seient de la vàlvula de cautxú sintètic, provocant una deformació elàstica del seient de la vàlvula, garantint així el rendiment de segellat de la vàlvula de papallona.
Especificació de les vàlvules de papallona de la línia central
Estàndards de disseny
Estàndards de disseny i fabricació: GB/T 12238
Estàndard de longitud de l'estructura: GB/T 12221
Estàndard de prova: GB/T 13927
Estàndard de connexió de brida superior: ISO 5211
Estàndard de mida de brida: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Especificació tècnica:
Disseny de vàlvules: BS EN593/BS5155/API609/DIN3354
Cara a cara:ISO 5752-20/BS EN558-20/API609
Perforació de brida:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN{10-16/JIS10K
Prova hidràulica:EN12266-1/API 598/ISO5208/JIS B2003
Pressió de prova de la carcassa:24 bar/15 bar
Pressió de prova de segellat:17,6 bar/11 bar
vàlvula de línia central
