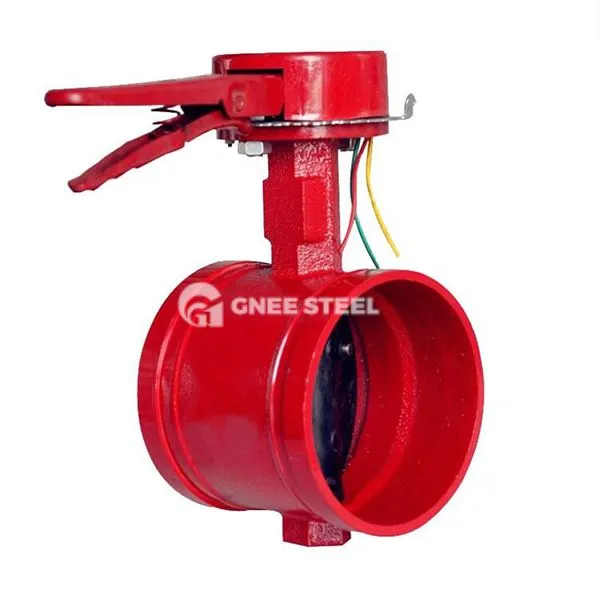

Vàlvula de papallona groovada

‌ Vàlvula de papallona de ranura (també coneguda com ‌ Groove Butterfly Valve‌) és una vàlvula de papallona que utilitza connexió de pinça de ranura‌. La placa de la vàlvula és impulsada per un engranatge o un mànec de cuc per girar 90 graus per aconseguir un control d’obertura i tancament, i s’utilitza un dispositiu de retroalimentació del senyal elèctric integrat per controlar l’estat de la vàlvula en temps real. Les seves funcions bàsiques inclouen:

‌ Connexió de ranures‌: El cos de la vàlvula té una ranura anular, que es connecta ràpidament a la canonada mitjançant una pinça, reduint l’ús de cargols de brida i millorant l’eficiència de la instal·lació en més d’un 50%.
‌ Feedback del senyal‌: el dispositiu de senyal de contacte integrat pot produir un senyal elèctric "ON/OFF" i un enllaç amb el sistema d'alarma d'incendis (com el model D81X).

Estructura principal ‌

‌Body Material‌: ferro dúctil (DN5 0 ~ dn600), acer inoxidable (304/316L), adequat per a canonades de baixa pressió com ara protecció contra incendis, subministrament d'aigua i drenatge (PN10 ~ PN16). ‌And Forma‌: ‌ SEAL SELLE‌: anell de segell EPDM o PTFE, nivell normal de fuites de temperatura assoleix el nivell VI (fuga inferior o igual al 0,1%× DN), temperatura aplicable {{9} graus ~ 150 graus ‌. SELL METAL SELLEMENT: Carbur de revestiment (com l'estellit), resistència a la temperatura inferior o igual a 425 graus, el nivell de resistència a la pressió va augmentar fins a PN25‌. ‌ AVANTATS DEL CONFORCIONAL‌

‌ OBERTACIÓ I CLAUS DE FASTA‌: un parell d’operació manual inferior o igual a 50n · m, temps d’obertura i tancament inferior o igual a 3 segons; El tipus elèctric és adequat per al sistema de control automàtic‌. Flux de dos-vies: no cal tenir en compte la direcció del flux del medi durant la instal·lació, adequada per a canonades de flux de dues vies (com ara l'escena anti-retrocal de la bomba de foc) ‌. Manteniment fàcil: la coberta de la vàlvula és desmuntable, donant suport a la substitució en línia dels components de segellat, amb un període de manteniment de 3 a 5 anys.

Estàndard de disseny: MSS SP -67
Finalitzacions de connexió: Groove a AWWA C606
Estàndard de brida superior: ISO 5211
Unitat de tija per tecles, quadrat paral·lel o diagonal o capçal
Pressió de treball: 300psi
175psi, 200psi i 250psi disponibles a petició
Range de temperatura: 0 grau - 100 grau
Recobriment: recobriment epoxi unit a la fusió d'acord amb ANSI/AWWA C550 o pintura a petició



Vàlvula de papallona groovada



Aplicacions
Sistema de protecció contra incendis: Sistema d’extinció automàtica d’escolcador d’incendis Control principal de canonades, utilitzat conjuntament amb l’indicador de flux d’aigua i el grup de vàlvules d’alarma.
Subministrament i drenatge d’aigua de l’edifici: aire condicionat central aigua que circula, construcció de la xarxa de subministrament d’aigua, es prefereix el model de segell suau EPDM.
Pipeline industrial: es tallen les partícules de llum que contenen medis (com ara l’aigua de refrigeració, l’aire comprimit) i la pols de la cavitat de la vàlvula s’ha de netejar regularment.
