Descripció de la vàlvula de papallona de segell de metall dur
La vàlvula de papallona de segell dur de metall és una vàlvula que aconsegueix el segellat amb superfícies de contacte metàl·liques a metalls. Controla el flux de medis girant el disc de la vàlvula i s’utilitza especialment en condicions d’alta temperatura, alta pressió i corrosius. Les seves funcions bàsiques inclouen:
Resistent als ambients extrems: la superfície de segellat està soldada amb aliatges resistents a la corrosió (com ara aliatge estel·lit), amb una tolerància a la temperatura de fins a 550 graus i el nivell de pressió cobreix PN1.6 ~ PN10MPA.
Disseny de resistència al flux: La resistència al flux quan està totalment oberta és només 1/3 ~ 1/2 de la mateixa vàlvula de porta de calibre, adequada per a escenaris de flux grans.
Capacitat de segellat benteccional: la fuga zero de medis endavant/inversa s’aconsegueix mitjançant una estructura excèntrica tridimensional o un disseny de compensació elàstica.
Estructura bàsica i classificació
Tipus d’estructura de Sealing multi-capa segell compost: una combinació d’anell de segellat en forma de T suau + full d’acer inoxidable multicapa, amb compensació elàstica i rigidesa metàl·lica.
SEAL TREBALL EXPERIMENT: La superfície de contacte entre el disc de la vàlvula i el seient de la vàlvula adopta una estructura de con oblic per eliminar l’obertura i el tancament de la fricció i s’adapten a alta temperatura i alta pressió.
Elàstic segell dura: la molla premeu la placa de la vàlvula i el seient de la vàlvula per compensar la deformació tèrmica i la vibració mecànica.
Mètode de la unitat i la connexió Drive Tipus: manual, engranatge de cuc, pneumàtic o elèctric (admet el comandament a distància) per satisfer les necessitats de diferents condicions de treball. Forma de connexió: brida (RF/RTJ), pinça o extrem soldat, adequat per a sistemes de canonades industrials com el petroli i les indústries químiques.
Material corporal de vàlvula Material convencional: acer colat (WCB), acer inoxidable (304/316). Material especial: acer de molibdè de crom (WC6/WC9), aliatge basat en níquel (Inconel), utilitzat en una corrosió forta o escenes de temperatura ultra alta
Especificació de la vàlvula de papallona de segell dur de metall
|
article |
valorar |
|
Estructura |
Papallona |
|
Aplicació |
General |
|
Lloc d'origen |
Porcelana |
|
Província |
Henan |
|
Força |
Manual |
|
Suport personalitzat |
OEM, ODM, OBM |
|
Garantia |
1 any |
|
Número de model |
D343W-16P |
|
Marca |
Gnee |

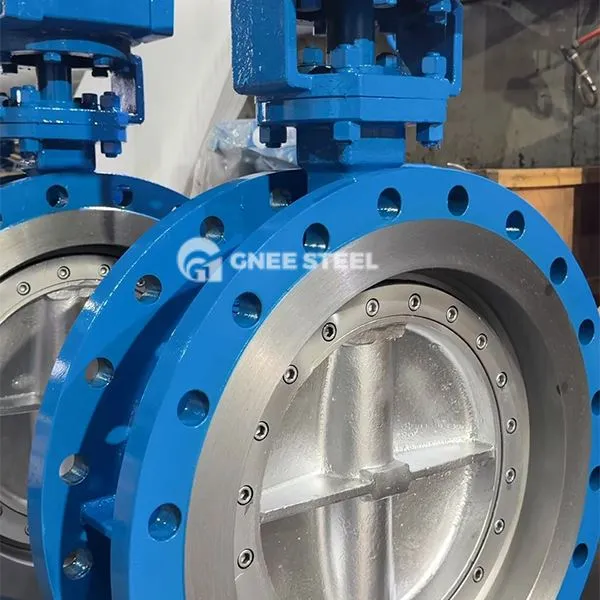

Vàlvula de papallona de segell dur de metall
