Vàlvula de papallona de triple de soldadura de soldadura
Descripció
La vàlvula de papallona de tres offset de Butt Butt és una vàlvula que utilitza una estructura tres i una connexió final de soldadura. S’utilitza especialment per al control dels suports a alta temperatura, alta pressió i dures condicions laborals i té capacitats de segellat bidireccional i característiques de la vida llarga. Les seves funcions bàsiques inclouen:
Disseny triple-vir: l’eix de la tija de la vàlvula es desvia del centre de la placa de papallona, el centre del cos de la vàlvula i l’angle d’inclinació de l’eix de rotació del seient de la vàlvula i l’eix de canonades per aconseguir obertura i tancament sense fricció i fuites zero.
Connexió de Whelding: La soldadura del cul s'utilitza per connectar el pipeline per evitar el risc de fuites de brida. És adequat per a sistemes d’instal·lació permanent i de canonades que requereixen un embolcall d’aïllament.
Resistent a ambients extrems: la superfície de segellat està soldada amb aliatge dur (com ara aliatge estelit), amb una resistència a la temperatura de fins a 600 graus, i el nivell de pressió cobreix PN1.6 ~ PN10MPA (classe 150 ~ 600).
Avantatges estructurals i tècnics
Estructura de segellat
SEAL DE MATELL MULTIA DE METALLA: La placa de papallona adopta una combinació de fulls d’acer inoxidable laminat suaus i durs i grafit flexible, que té una compensació elàstica i una rigidesa metàl·lica per adaptar-se als canvis de temperatura sobtats.
Seguretat contra incendis: el disseny de l'estructura de tot el metall encara pot mantenir la integritat de segellat durant el foc.
Conduir i adaptabilitat
Mode d’accionament: Manual de suport, engranatge de cuc, pneumàtic, elèctric o hidràulic, s’adapta als requisits de control remot.
Gamma de diàmetre: Cobriment de DN50 ~ DN2000 (2 "~ 80"), trobant grans escenaris de flux.
Material i procés
Material corporal de la vàlvula: acer al carboni (WCB), acer inoxidable (304/316L), acer crom-molibdè (WC6/WC9).
Tractament superficial: la superfície de segellat està en cromada o nitrida per millorar la resistència al desgast i la resistència a la corrosió
Especificació de la vàlvula de papallona de triple de soldadura de soldadura
| Mitjà | Aire, aigua, vapor, oli, etc. |
| Pressió | 0 ~ 1.6mpa |
| Rang de mida | DN50 a DN300, de 2 "a 12" |
| Conexió | Tipus de l’hòstia |
| Estructura | Triple excèntric |
| Material de segellat | Metall dur |
| Material |
Acer inoxidable |
| Material de disc |
Acer inoxidable |
| Aplicació | Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, productes químics, tèxtils, farmacèutics, polpa i paper, mineria, caldera i indústries elèctriques |

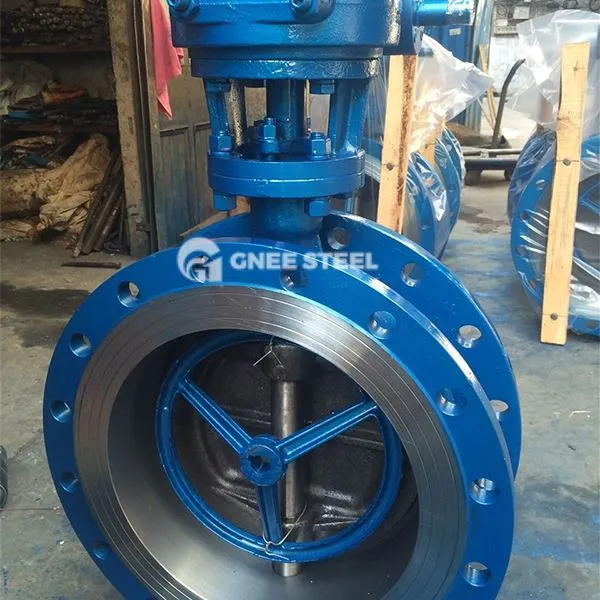

Vàlvula de papallona de triple de soldadura de soldadura
