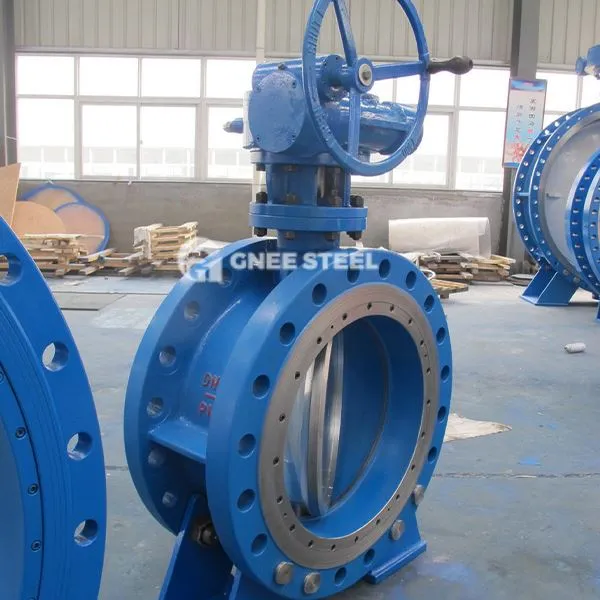

API 609 Triple Offset Butterfly Valve

API 609 Triple Excèntric Butterflic Valve és una vàlvula industrial dissenyada basada en la triple estructura excèntrica.
‌Core Estructura i disseny‌
‌TRIPLE PRINCIPI EXCENCITRIC‌
L’eix de la tija de la vàlvula es desvia del centre de la placa de papallona i del centre del cos de la vàlvula, i l’eix de rotació del seient de la vàlvula forma un angle inclinat amb l’eix del canal del cos de la vàlvula, aconseguint l’obertura i el tancament sense fricció i la fuga zero‌.
La superfície de segellat adopta una estructura de con oblic. Quan es tanca, la placa de papallona i el seient de la vàlvula només es posen en contacte a la posició final, reduint el desgast i ampliant la vida.
‌
Tecnologia de segellat‌
‌Multi-Layer Seal compost: l'anell de segell de la placa de papallona es pot seleccionar entre apilats metàl·lics (com ara 304/{{2} grafit) o ​​materials tous (PTFE/PPL), tenint en compte una compensació rígida a alta temperatura i un segellat elàstic.
‌ Disseny de seguretat de foc‌: L’estructura de tot el metall manté la integritat de segellat durant l’incendi, complint els estàndards industrials de protecció contra incendis.

‌ Dissenyeu els estàndards i les especificacions ‌
‌API 609 Compliment‌: cobreix el disseny, la longitud de l'estructura, la connexió de brides i els requisits de prova de fuites, adequats per a la classe 150 ~ 600 (PN10 ~ PN100) Nivells de pressió‌.
Longitud Estructural‌: Segueix els estàndards API 609 Categoria B o ISO 5752, adequats per a les connexions de la glaça, el LUG i la doble brida‌.
Normes Test: la prova de rendiment de segellat es realitza segons l'API 598, i el nivell de fuites compleix ANSI B16.104 Classe VI (fuga zero) ‌.



API 609 Triple Offset Butterfly Valve
